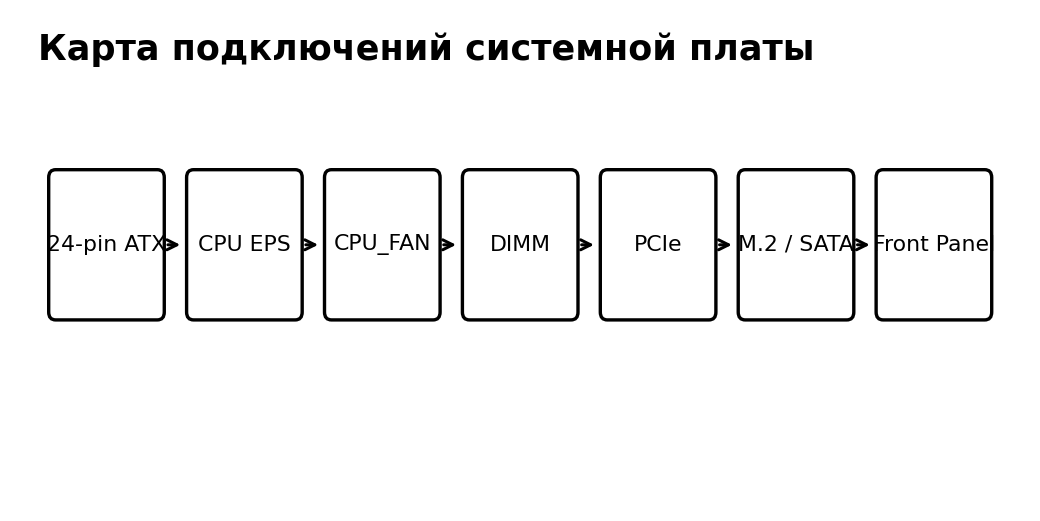

Практикум: карта материнской платы и сборка интерфейсов

Ученик получает незнакомую материнскую плату и только её модель. Необходимо скачать официальный manual и без подсказки преподавателя найти: ATX, EPS, сокет CPU, RAM, PCIe, M.2, SATA, CPU_FAN, SYS_FAN, front panel, front USB, HD Audio, Clear CMOS и диагностические индикаторы/коды, если они есть.

Затем плата устанавливается в корпус, подключаются фронтальная панель и питание. Ученик объясняет каждый кабель до подключения и после сборки проходит контрольный чек-лист.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Практикум: карта материнской платы и сборка интерфейсов», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Ученик получает незнакомую материнскую плату и только её модель.
• Затем плата устанавливается в корпус, подключаются фронтальная панель и питание.
• Ученик объясняет каждый кабель до подключения и после сборки проходит контрольный чек-лист.

1. Чем опасна лишняя стойка под платой?
2. Какие разъёмы питают плату и CPU?
3. Почему нельзя использовать случайный модульный кабель БП?
4. Для чего нужен CPU_FAN?
5. Что такое PCIe x16?
6. Чем SATA data отличается от SATA power?
7. Что означает M.2 2280?
8. Когда применяют Clear CMOS?
9. Почему порты материнской платы не всегда дают изображение?
10. Какой документ главный при подключении front panel?

Перед сборкой мастер должен уметь по плате определить, куда приходит питание, где установлены CPU и RAM, какие линии идут к накопителям и картам расширения, где расположены сервисные разъёмы и какие элементы корпуса подключаются к внутренним колодкам. Это помогает не только собирать ПК, но и быстро находить ошибку после неудачного апгрейда.

Что должен уметь проверить мастер:

• Различать основной 24-pin ATX и питание процессора EPS 4/8-pin; разъёмы похожего размера нельзя считать взаимозаменяемыми только по внешнему виду.
• Перед установкой платы проверить стойки корпуса: лишняя стойка под участком без монтажного отверстия способна замкнуть обратную сторону платы.
• Для Front Panel пользоваться схемой конкретной платы: Power SW обычно не имеет полярности, а светодиоды имеют.
• Разъёмы USB 2.0, USB 3.x/Type-E, HD Audio и вентиляторов имеют разные ключи и назначение; усилие не должно заменять проверку ориентации.
• M.2 — форм-фактор. Конкретный слот может поддерживать NVMe/PCIe, SATA или оба варианта; это проверяют по документации платы.
• Некоторые M.2/PCIe-конфигурации делят линии с SATA-портами или другими слотами. После установки накопителя полезно проверить, не отключился ли один из соседних портов по проекту платы.

Типичные ошибки новичка:

• Подключать PCIe-кабель видеокарты в разъём EPS процессора или наоборот.
• Оставлять кабель вентилятора процессора вне CPU_FAN и затем искать причину предупреждения в Windows.
• Устанавливать плату без проверки I/O shield, стойкок и отсутствия винтов под платой.
• Подключать внутренний USB-разъём со смещением на один контакт.

Сервисный пример. После установки второго M.2-накопителя перестал определяться SATA-диск. Вместо замены диска мастер открывает схему распределения линий в руководстве платы и обнаруживает, что выбранный M.2-слот делит ресурс с конкретным SATA-портом. Перестановка кабеля в другой порт решает проблему без ремонта.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Практикум: карта материнской платы и сборка интерфейсов» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Ученик получает незнакомую материнскую плату и только её модель.
• Затем плата устанавливается в корпус, подключаются фронтальная панель и питание.
• Ученик объясняет каждый кабель до подключения и после сборки проходит контрольный чек-лист.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.
