PCI Express и платы расширения

PCI Express - основной интерфейс плат расширения. Длинный слот x16 чаще всего используется видеокартой, более короткие x1 - сетевыми, звуковыми, USB-контроллерами и другими устройствами. Физическая длина слота и фактическое количество электрических линий могут различаться, поэтому руководство платы остаётся главным источником информации.

Перед снятием видеокарты необходимо отключить её дополнительное питание, открутить крепление к корпусу и освободить защёлку PCIe. Ошибка новичка - тянуть карту вверх, не нажав защёлку, и повредить слот. Крупную GPU следует поддерживать двумя руками.

После установки карты проверяют плотность посадки, крепёж и питание. Если после апгрейда система не показывает изображение, первым делом проверяют, полностью ли карта вошла в слот, подключено ли питание и перенесён ли кабель монитора на выходы новой карты.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «PCI Express и платы расширения», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Перед снятием видеокарты необходимо отключить её дополнительное питание.
• Открутить крепление к корпусу и освободить защёлку PCIe.
• Зафиксируйте порядок действий и контрольные точки после установки.

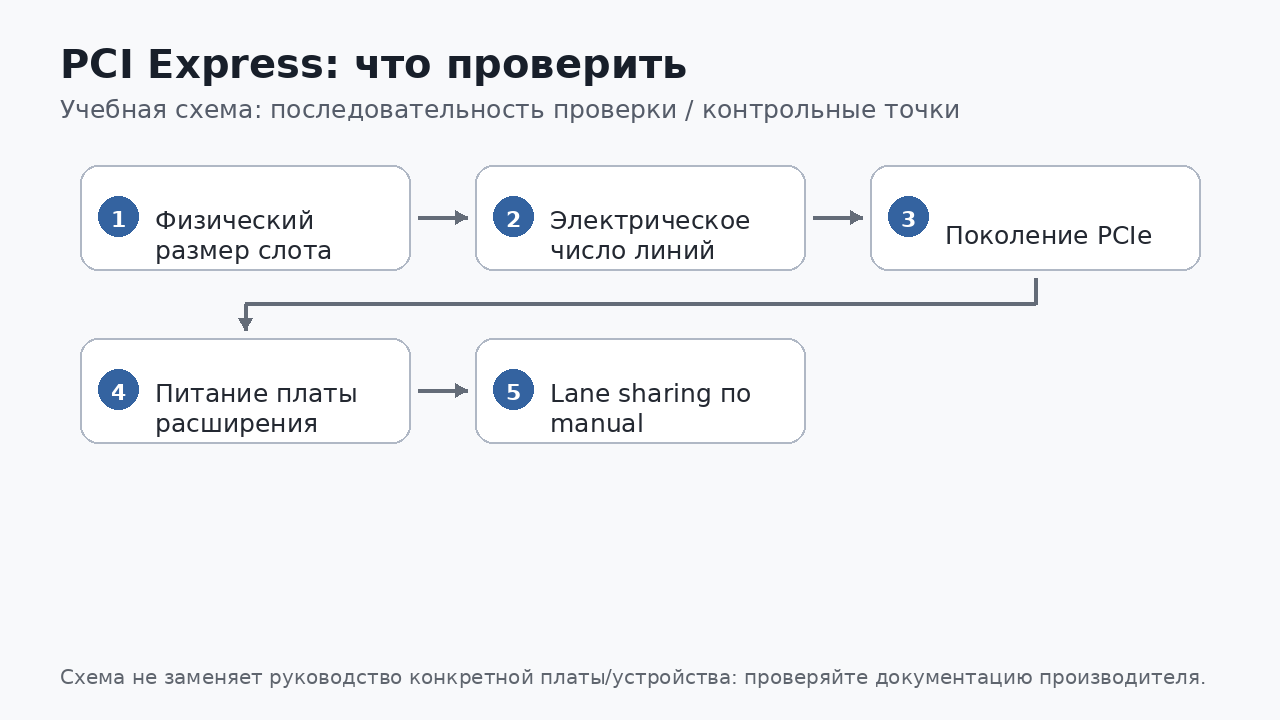

PCI Express совместим по поколениям в обе стороны в пределах возможностей устройств, но фактическая скорость зависит от самой медленной стороны и количества доступных линий. Физически длинный слот x16 не всегда электрически работает как x16: второй слот на плате может быть подключён как x4. Это важно для плат расширения и диагностики «почему устройство работает медленнее ожидаемого».

На части плат линии PCIe делятся между слотами и M.2. Установка накопителя в определённый M.2 может изменить режим второго PCIe-слота или отключить отдельные SATA-порты. Универсального правила нет — мастер открывает схему распределения линий в руководстве конкретной платы. Поэтому хороший подбор комплектующих включает чтение разделов Expansion Slots, Storage и Lane Sharing до сборки, а не после появления проблемы.

Снимите и установите видеокарту. Затем установите небольшую PCIe x1 плату. Зафиксируйте порядок действий и контрольные точки после установки.

Исходная ситуация. После установки второго NVMe пропала производительность платы расширения. Нужно проверить распределение PCIe-линий по руководству платы.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Перед снятием видеокарты необходимо отключить её дополнительное питание.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Открутить крепление к корпусу и освободить защёлку PCIe.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «PCI Express и платы расширения» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Перед снятием видеокарты необходимо отключить её дополнительное питание.
• Открутить крепление к корпусу и освободить защёлку PCIe.
• Зафиксируйте порядок действий и контрольные точки после установки.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Почему видеокарту нельзя просто вытянуть из слота?
2. Что такое x16 и x1?
3. Почему после установки GPU изображение может пропасть из-за простой ошибки подключения?
4. Зачем карта крепится винтом к корпусу?
5. Всегда ли длинный физический слот работает в полном x16 режиме?
