Форм-факторы материнских плат и правильный монтаж

ATX, microATX и Mini-ITX отличаются размерами и количеством доступных слотов, но логика монтажа одинакова. Плата крепится не непосредственно к металлическому поддону корпуса, а через стойки - standoffs. Стойка должна находиться только под предусмотренным монтажным отверстием. Лишняя стойка под обратной стороной платы способна вызвать короткое замыкание.

Перед установкой платы проверяют соответствие стоек, наличие задней панели I/O shield, если она не встроена, и отсутствие посторонних винтов под платой. Плату опускают без усилия, совмещают порты с задней панелью и крепёжные отверстия со стойками. Винты затягивают умеренно: задача - надёжно зафиксировать плату, а не деформировать текстолит.

При диагностике после неудачной сборки полезно помнить о возможности замыкания на корпус. Если система не стартует в корпусе, но работает на изолированной тестовой поверхности, нужно проверить стойки, винты, контакты панели и повреждения разъёмов.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Форм-факторы материнских плат и правильный монтаж», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Стойка должна находиться только под предусмотренным монтажным отверстием.
• Лишняя стойка под обратной стороной платы способна вызвать короткое замыкание.
• Винты затягивают умеренно: задача - надёжно зафиксировать плату, а не деформировать текстолит.

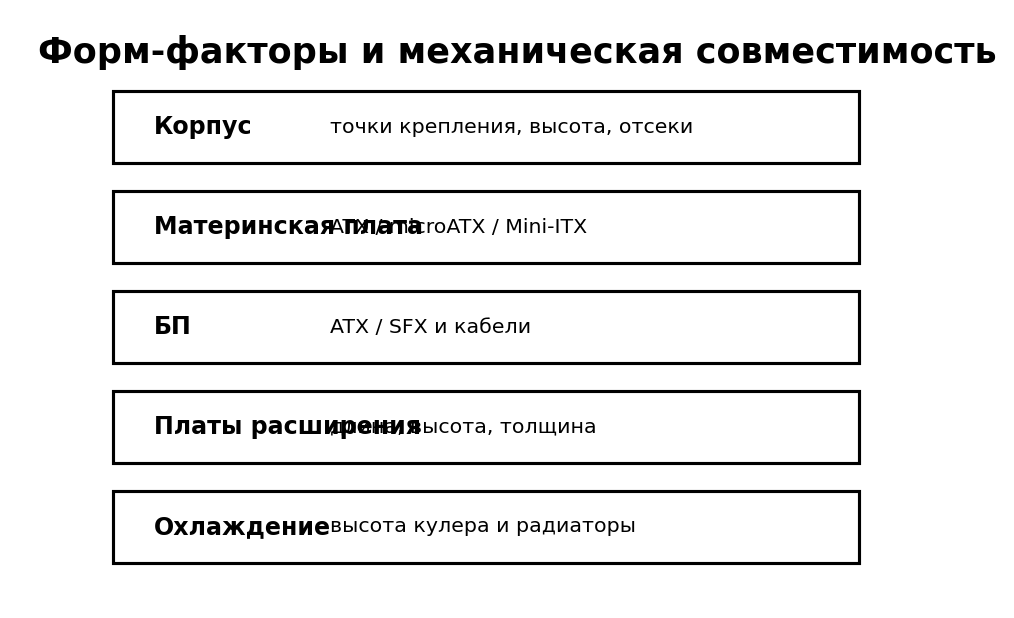

Форм-фактор — это не только длина и ширина платы. Перед монтажом сверяют поддерживаемые корпусом форматы, расположение стоек, число слотов расширения, высоту кулера и доступ к разъёмам после установки. Лишняя металлическая стойка под участком платы без монтажного отверстия способна вызвать короткое замыкание, поэтому перед установкой платы нужно сравнить расположение всех стоек с отверстиями конкретной модели.

Плату сначала примеряют без усилия, затем убеждаются, что I/O-зона совпала с вырезом корпуса и ни один кабель не зажат снизу. Винты затягивают равномерно до фиксации, а не «со всей силы». После замены платы дополнительно проверяют, не изменились ли требования к EPS-питанию, количеству M.2, размещению фронтальных USB-разъёмов и совместимости с кулером.

Снимите плату из учебного корпуса, посчитайте стойки и сравните их расположение с отверстиями платы. Установите плату обратно, соблюдая равномерную фиксацию.

1. Для чего нужны стойки под материнской платой?
2. Чем опасна лишняя стойка?
3. Почему не стоит чрезмерно затягивать винты?
4. Что может подсказать запуск платы вне корпуса?
5. Когда нужен отдельный I/O shield?
