SATA, M.2 и внутренняя организация накопителей

SATA-накопитель обычно требует два подключения: узкий SATA data к материнской плате и более широкий SATA power от БП. Кабели имеют ключи и Г-образную форму контакта. При неисправности диска полезно отдельно проверять кабель данных, порт платы и питание, потому что любой из этих элементов способен вызывать периодическое исчезновение устройства.

M.2-накопитель устанавливается непосредственно в плату. Наиболее распространённая длина настольного NVMe - 2280, где 22 мм обозначают ширину, а 80 мм - длину. Но существуют и другие размеры. Перед установкой нужно выяснить поддерживаемый протокол, размер и влияние слота на другие интерфейсы платы.

NVMe SSD может требовать радиатор, особенно при длительной нагрузке. Однако термопрокладка должна контактировать с правильной поверхностью, а защитная плёнка радиатора должна быть снята. Неправильный монтаж способен ухудшить температуру вместо улучшения.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «SATA, M.2 и внутренняя организация накопителей», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• NVMe SSD может требовать радиатор, особенно при длительной нагрузке.
• Затем отключите SATA data и наблюдайте, как изменяется обнаружение устройства.
• Перед установкой нужно выяснить поддерживаемый протокол, размер и влияние слота на другие интерфейсы платы.

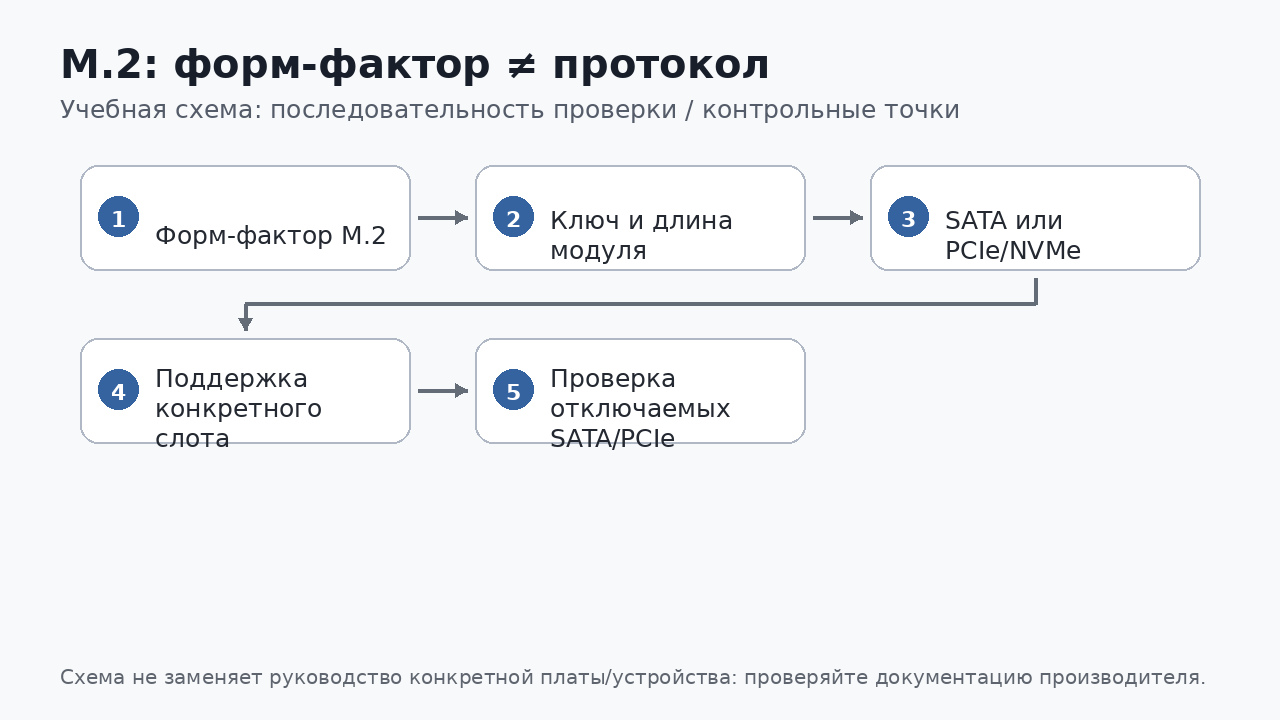

M.2 описывает форм-фактор и разъём, а не один конкретный протокол. Накопитель M.2 может использовать SATA или PCIe/NVMe, а конкретный слот платы может поддерживать один либо оба варианта. Перед покупкой сверяют тип ключа, длину модуля, поддерживаемый интерфейс и ограничения конкретного слота. Нельзя делать вывод «M.2 значит NVMe» только по внешнему виду.

Отдельно проверяют раздел руководства о совместном использовании ресурсов. На некоторых платах установка M.2 SATA отключает один из SATA-портов; на других определённый M.2 делит PCIe-линии с платой расширения. После установки NVMe контролируют температуру и правильное положение радиатора/термопрокладки, если он предусмотрен. Защитную плёнку с термоматериала радиатора снимают перед установкой.

Форм-фактор M.2 описывает размеры и разъём платы, а не скорость и не протокол. В одном и том же внешнем формате встречаются SATA-накопители и PCIe/NVMe-накопители. Поэтому перед установкой нужно читать спецификацию именно слота материнской платы и конкретного SSD.

Что должен уметь проверить мастер:

• Сверять поддерживаемый протокол слота: SATA, PCIe/NVMe или оба.
• Сверять допустимую длину модуля, например 2242/2260/2280, если это важно для конкретной платы.
• Не забывать стойку и винт M.2; модуль после фиксации должен лежать параллельно плате.
• Если используется радиатор, снять защитную плёнку с термопрокладки и не складывать несколько прокладок без необходимости.
• После установки проверить появление SSD в UEFI/ОС и наличие других накопителей, потому что часть плат делит линии между M.2 и SATA.

Типичные ошибки новичка:

• Называть любой M.2 «NVMe».
• Вставлять несовместимый модуль с усилием.
• Забывать снять плёнку с термопрокладки радиатора.

Сервисный пример. Новый M.2 физически устанавливается, но не определяется. Спецификация показывает, что слот принимает только PCIe/NVMe, а куплен M.2 SATA. Проблема не в прошивке и не в Windows, а в протоколе.

Подключите SATA SSD и установите M.2 NVMe. Найдите оба накопителя в UEFI и Windows. Затем отключите SATA data и наблюдайте, как изменяется обнаружение устройства.

Исходная ситуация. Пользователь купил M.2 SATA, но конкретный M.2-слот платы принимает только PCIe/NVMe. Накопитель физически вставляется, но не определяется.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: NVMe SSD может требовать радиатор, особенно при длительной нагрузке.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Затем отключите SATA data и наблюдайте, как изменяется обнаружение устройства.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «SATA, M.2 и внутренняя организация накопителей» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• NVMe SSD может требовать радиатор, особенно при длительной нагрузке.
• Затем отключите SATA data и наблюдайте, как изменяется обнаружение устройства.
• Перед установкой нужно выяснить поддерживаемый протокол, размер и влияние слота на другие интерфейсы платы.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Какие два кабеля нужны SATA SSD?
2. Что означает 2280?
3. Почему M.2 слот нужно проверять по руководству?
4. Может ли плохой SATA-кабель вызывать периодическое исчезновение диска?
5. Для чего используется радиатор NVMe?
