Front Panel, USB headers, аудио и вентиляторы

Передняя панель корпуса соединяется с платой небольшими коннекторами: Power SW, Reset SW, Power LED и HDD LED. Кнопки представляют собой кратковременные контакты и обычно не имеют полярности, а светодиоды имеют. Если LED подключён наоборот, он просто не светится; если неверно подключена кнопка питания, система не реагирует на нажатие.

Разъёмы front USB отличаются по поколениям. USB 2.0 header имеет компактную двухрядную колодку, USB 3.x Type-A front header крупнее, а внутренний Type-C header имеет собственную конструкцию. Нельзя вставлять коннектор со смещением: повреждение пинов может вывести передний порт из строя.

HD Audio подключает передние аудиоразъёмы. CPU_FAN предназначен для вентилятора процессора; многие платы контролируют его наличие и могут предупреждать об ошибке при подключении кулера в другой разъём. SYS_FAN/CHA_FAN используются для корпусных вентиляторов.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Front Panel, USB headers, аудио и вентиляторы», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Если LED подключён наоборот, он просто не светится.
• После сборки проверьте работу кнопок, индикаторов и портов.
• Если неверно подключена кнопка питания, система не реагирует на нажатие.

Front Panel — одна из самых частых причин, по которой новая сборка кажется неисправной. Контакты Power SW и Reset SW не имеют полярности, а Power LED и HDD LED имеют. Если кнопка включения не работает, мастер не меняет плату, а сверяется со схемой F_PANEL и при необходимости кратковременно замыкает только контакты Power SW подходящим инструментом. Это позволяет отделить неисправность кнопки корпуса от остальной системы.

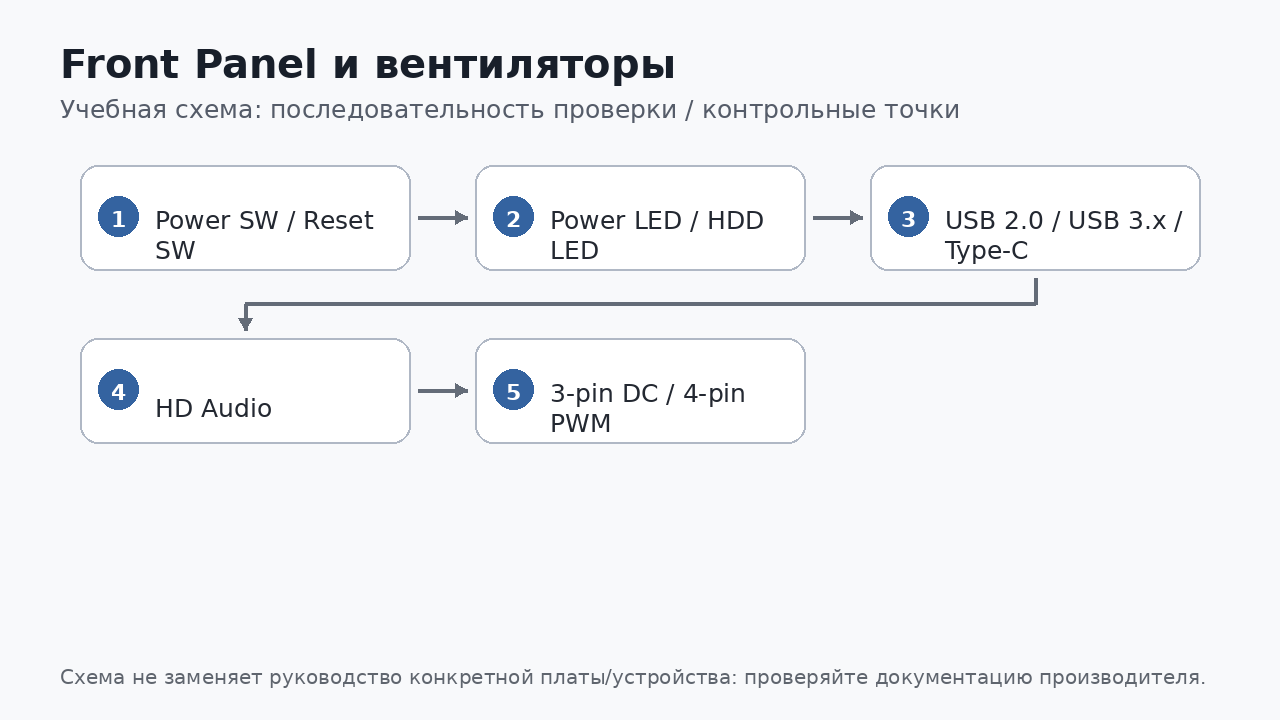

Разъёмы вентиляторов бывают 3-pin и 4-pin. 4-pin обычно поддерживает PWM-регулирование, 3-pin — управление напряжением (DC), если это умеет плата. После подключения проверяют режим управления в UEFI: неверно выбранный режим может давать постоянные высокие обороты или нестабильное управление. USB 2.0, USB 3.x и фронтальный Type-C имеют разные внутренние колодки; силовое вставление неподходящего коннектора недопустимо.

По руководству платы подключите фронтальную панель, front USB, HD Audio и три вентилятора. После сборки проверьте работу кнопок, индикаторов и портов.

Исходная ситуация. Новый ПК не реагирует на кнопку корпуса, но подсветка платы горит. Нужно отделить ошибку подключения F_PANEL от неисправности платы.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Если LED подключён наоборот, он просто не светится.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: После сборки проверьте работу кнопок, индикаторов и портов.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Front Panel, USB headers, аудио и вентиляторы» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Если LED подключён наоборот, он просто не светится.
• После сборки проверьте работу кнопок, индикаторов и портов.
• Если неверно подключена кнопка питания, система не реагирует на нажатие.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. У каких элементов front panel важна полярность?
2. Почему Power SW обычно работает в любой ориентации?
3. Где подключается вентилятор CPU?
4. Чем опасно смещение коннектора USB header?
5. Где искать точную схему фронтальной панели?
