Основные разъёмы питания на материнской плате

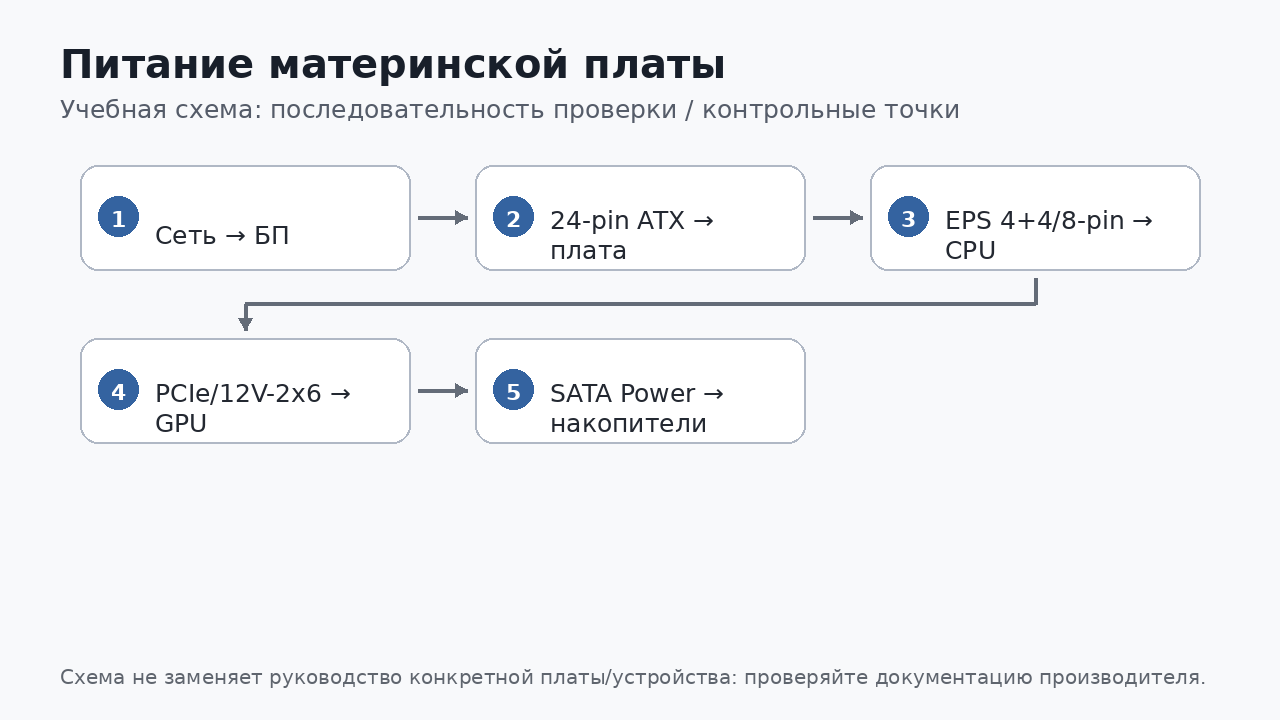

Современная настольная плата обычно получает основное питание через 24-контактный ATX-разъём и отдельное питание процессора через 4/8-контактный EPS12V, иногда с дополнительным разъёмом. Новичок часто подключает только 24-pin и получает систему с подсветкой и вентиляторами, но без нормального старта.

Разъёмы имеют ключи и защёлки. Их нельзя вставлять под углом, подпиливать или силой совмещать несовместимые коннекторы. Особенно важно не путать 8-pin EPS для CPU и 8-pin PCIe для видеокарты: у них похожий внешний вид, но иная распиновка и назначение. На модульных БП нельзя произвольно использовать кабель от другого блока питания, даже если со стороны БП разъём физически подходит: распиновка модульной стороны не стандартизована между моделями.

Питание видеокарты может подаваться через 6/8-pin PCIe или современные высокомощные разъёмы в зависимости от модели. Неполное подключение способно вызвать отсутствие старта GPU, предупреждение или нестабильность под нагрузкой.

На настольном ПК большинство ошибок сборки можно поймать визуальным контролем до включения: стойки, силовые кабели, посадка модулей, фронтальные разъёмы и отсутствие посторонних предметов. Фиксируйте исходное положение кабелей фотографией — это ускоряет обратную сборку.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Основные разъёмы питания на материнской плате», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Их нельзя вставлять под углом, подпиливать или силой совмещать несовместимые коннекторы.
• Неполное подключение способно вызвать отсутствие старта GPU, предупреждение или нестабильность под нагрузкой.
• На отключённой системе найдите ATX 24-pin, EPS CPU и разъёмы питания GPU.

На современной плате мастер должен уверенно различать 24-pin ATX и питание процессора EPS12V 4+4/8-pin. Внешне некоторые разъёмы похожи, но назначение и распиновка различаются. После сборки ситуация «вентиляторы дёрнулись, POST нет» часто оказывается не дефектом платы, а незапитанным EPS-разъёмом возле сокета. На мощных платах могут быть два разъёма питания CPU; необходимость второго зависит от инструкции платы и режима нагрузки.

Нельзя ориентироваться только по тому, «подходит ли штекер». Используют маркировку кабеля и документацию БП. Для модульного блока питания кабели от другого БП, даже того же бренда, нельзя считать совместимыми: со стороны блока распиновка не стандартизована. Это отдельная причина повреждения накопителей и системных плат после неудачной сборки.

На отключённой системе найдите ATX 24-pin, EPS CPU и разъёмы питания GPU. Сравните ключи EPS и PCIe и объясните, почему нельзя ориентироваться только на количество контактов.

Исходная ситуация. После самостоятельной сборки вентиляторы кратко дёргаются, но POST нет. 24-pin подключён, а разъём EPS возле процессора остался пустым.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Их нельзя вставлять под углом, подпиливать или силой совмещать несовместимые коннекторы.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Неполное подключение способно вызвать отсутствие старта GPU, предупреждение или нестабильность под нагрузкой.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Основные разъёмы питания на материнской плате» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Их нельзя вставлять под углом, подпиливать или силой совмещать несовместимые коннекторы.
• Неполное подключение способно вызвать отсутствие старта GPU, предупреждение или нестабильность под нагрузкой.
• На отключённой системе найдите ATX 24-pin, EPS CPU и разъёмы питания GPU.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Какие два разъёма питания обязательны на большинстве плат?
2. Почему нельзя путать EPS и PCIe?
3. Можно ли использовать модульный кабель от другого БП?
4. Что может произойти при незапитанном EPS CPU?
5. Для чего нужна защёлка разъёма?
