Разбитая матрица, полосы, мерцание и «белый экран»: диагностические признаки
Цель: По итогам урока ученик должен уметь применить тему «Разбитая матрица, полосы, мерцание и «белый экран»: диагностические признаки» на стенде: выполнить безопасную проверку, зафиксировать наблюдение и обосновать следующий шаг. Ключевой ориентир урока: Это может быть кабель, коннектор или сама панель.
Материал урока
Физически разбитая матрица обычно определяется визуально: трещины, чёрные пятна, цветные линии, «растёкшиеся чернила» внутри панели. Такой дефект модульно решается заменой панели. Но вертикальные полосы без видимого удара могут быть связаны как с матрицей, так и с кабелем или графическим трактом.
Если полосы меняются при движении крышки, кабель становится более вероятной причиной. Если дефект одинаково выглядит в UEFI и Windows, драйвер видеокарты менее вероятен. Если изображение идеально в UEFI, но ломается только после загрузки драйвера Windows, нужно рассматривать программную/графическую ветку.
«Белый экран» на LCD нередко означает, что панель получает питание/подсветку, но не получает корректный видеосигнал. Это может быть кабель, коннектор или сама панель. Мерцание может быть механическим, программным, связанным с частотой обновления или питанием панели. Поэтому нужен последовательный тест: UEFI, внешний монитор, изменение положения крышки, переустановка кабеля, подстановка панели.
Случайная замена матрицы без проверки кабеля — типичная ошибка. Если кабель повреждён в петле, новая матрица будет вести себя так же.
Что это значит в реальной работе
Дисплей, клавиатура и порты ноутбука часто соединены шлейфами и дочерними платами. Локализуйте дефект до сменного узла; если проблема уходит на системную плату и требует компонентного ремонта, остановитесь на границе курса.
Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Разбитая матрица, полосы, мерцание и «белый экран»: диагностические признаки», какой результат считается нормальным и какой следующий шаг допустим при отклонении.
- Это может быть кабель, коннектор или сама панель.
- Случайная замена матрицы без проверки кабеля — типичная ошибка.
- Если полосы меняются при движении крышки, кабель становится более вероятной причиной.

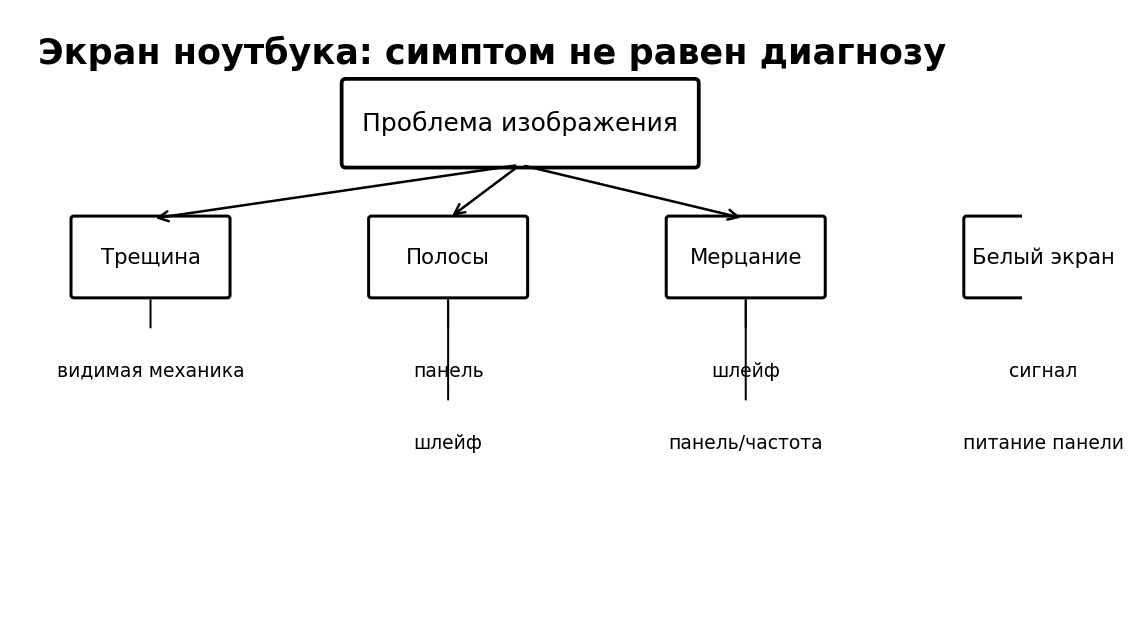

Учебная схема / график
Практика
Для пяти симптомов составьте диагностическое дерево: разбитая матрица, вертикальные полосы, белый экран, мерцание, изображение исчезает при движении крышки.
Контрольные вопросы
- Какие признаки однозначно указывают на механическое повреждение панели?
- Что значит, если полосы есть уже в UEFI?
- Что означает зависимость дефекта от угла крышки?
- Почему «белый экран» не означает автоматически неисправный GPU?
- Что проверяют до заказа новой панели?
Что нужно запомнить
- Это может быть кабель, коннектор или сама панель.
- Случайная замена матрицы без проверки кабеля — типичная ошибка.
- Если полосы меняются при движении крышки, кабель становится более вероятной причиной.
- Если дефект одинаково выглядит в UEFI и Windows, драйвер видеокарты менее вероятен.
