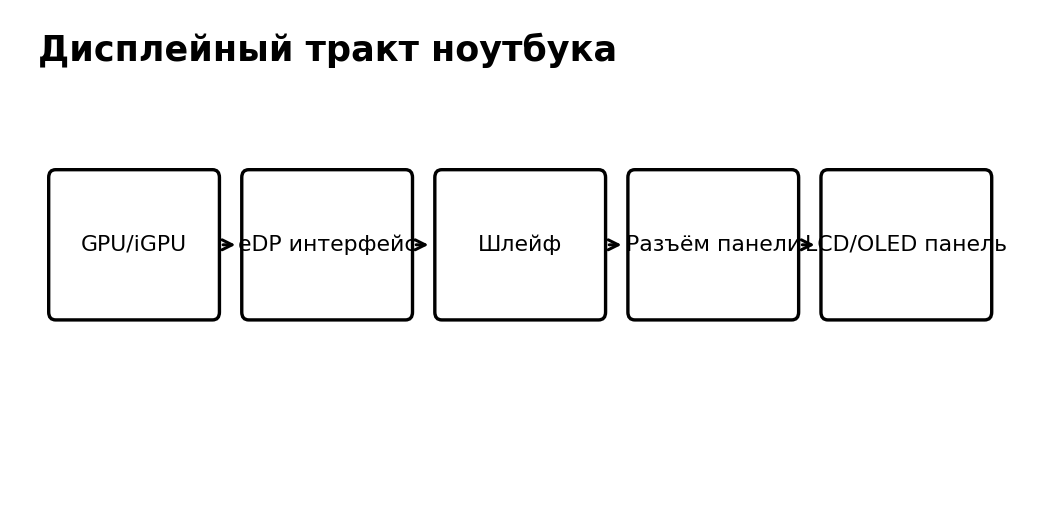

Дисплейный тракт ноутбука: матрица, eDP, подсветка и графический источник

Когда пользователь говорит «экран не работает», мастер должен разделить симптом на уровни. Изображение может отсутствовать потому, что компьютер вообще не прошёл POST, потому что графический тракт не формирует изображение, потому что сигнал не доходит до матрицы, потому что сама матрица неисправна или потому что изображение есть, но отсутствует подсветка. Внешне для клиента эти ситуации похожи, но диагностируются по-разному.

Современные ноутбуки обычно используют интерфейс eDP между системной платой и дисплейной панелью. В старых моделях встречался LVDS. Дисплейный кабель часто проходит рядом с петлёй, поэтому механическое повреждение, пережатие или усталостный излом могут проявляться мерцанием при движении крышки, полосами, кратковременным пропаданием изображения.

Подсветка современных LCD-панелей светодиодная и является частью дисплейного модуля/его цепей. На базовом уровне мы не ремонтируем драйвер подсветки на плате. Мы локализуем проблему проверкой внешнего монитора, фонариком, подстановкой совместимой матрицы/кабеля и осмотром соединений.

Полезная проверка — внешний монитор. Если ноутбук стабильно выводит изображение на внешний дисплей, это повышает вероятность проблемы внутреннего дисплейного тракта, но не является абсолютным доказательством исправности GPU. Некоторые системы используют разные пути вывода изображения. Поэтому результат рассматривается как диагностический признак, а не как окончательный приговор.

На исправном ноутбуке определите модель матрицы программно либо по маркировке после разборки. Найдите тип интерфейса, разрешение, частоту, размер и расположение коннектора. Подключите внешний монитор и сравните поведение при загрузке UEFI и Windows.

1. Какие основные уровни неисправности скрываются за фразой «нет изображения»?
2. Что такое eDP?
3. Почему изображение может пропадать при движении крышки?
4. Что показывает тест с внешним монитором?
5. Почему один внешний монитор не даёт стопроцентного диагноза GPU?
