Термопрокладки и phase-change материалы: почему нельзя менять толщину наугад

Термопрокладки применяются там, где между охлаждаемым компонентом и радиатором есть заметный зазор: например, на VRAM, VRM или других элементах. Прокладка должна одновременно обеспечивать тепловой контакт и сжиматься до расчётной толщины. Поэтому принцип «поставим потолще — будет лучше» опасен.

Слишком толстая прокладка может приподнять радиатор и ухудшить контакт CPU/GPU. В результате после обслуживания температура процессора станет выше, хотя новые прокладки сами по себе качественные. Слишком тонкая прокладка, наоборот, не дотянется до компонента и оставит воздушный зазор.

В некоторых современных ноутбуках используются мягкие термопастообразные gap filler или phase-change материалы. Их нельзя автоматически заменять обычной пастой или случайной термопрокладкой. Лучший ориентир — сервисная документация и исходная конструкция. Если толщина неизвестна, её измеряют аккуратно или используют точную информацию по модели.

При снятии системы охлаждения полезно фотографировать расположение всех прокладок и их формы. Если старая прокладка порвалась, по фотографии легче восстановить размещение. Нельзя перемещать прокладки между участками только потому, что они похожи.

Тепловое обслуживание ноутбука требует сохранения штатной геометрии радиатора и термоматериалов. Любая замена прокладки или крепежа должна сохранять правильный прижим всех тепловых площадок.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Термопрокладки и phase-change материалы: почему нельзя менять толщину наугад», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Поэтому принцип «поставим потолще — будет лучше» опасен.
• Лучший ориентир — сервисная документация и исходная конструкция.
• Их нельзя автоматически заменять обычной пастой или случайной термопрокладкой.

Термопрокладка передаёт тепло через заданный зазор. Слишком тонкая может не касаться компонента, слишком толстая — ухудшить прижим основного радиатора к CPU/GPU. Поэтому толщину не выбирают «на глаз» и не заменяют несколько материалов одним универсальным листом.

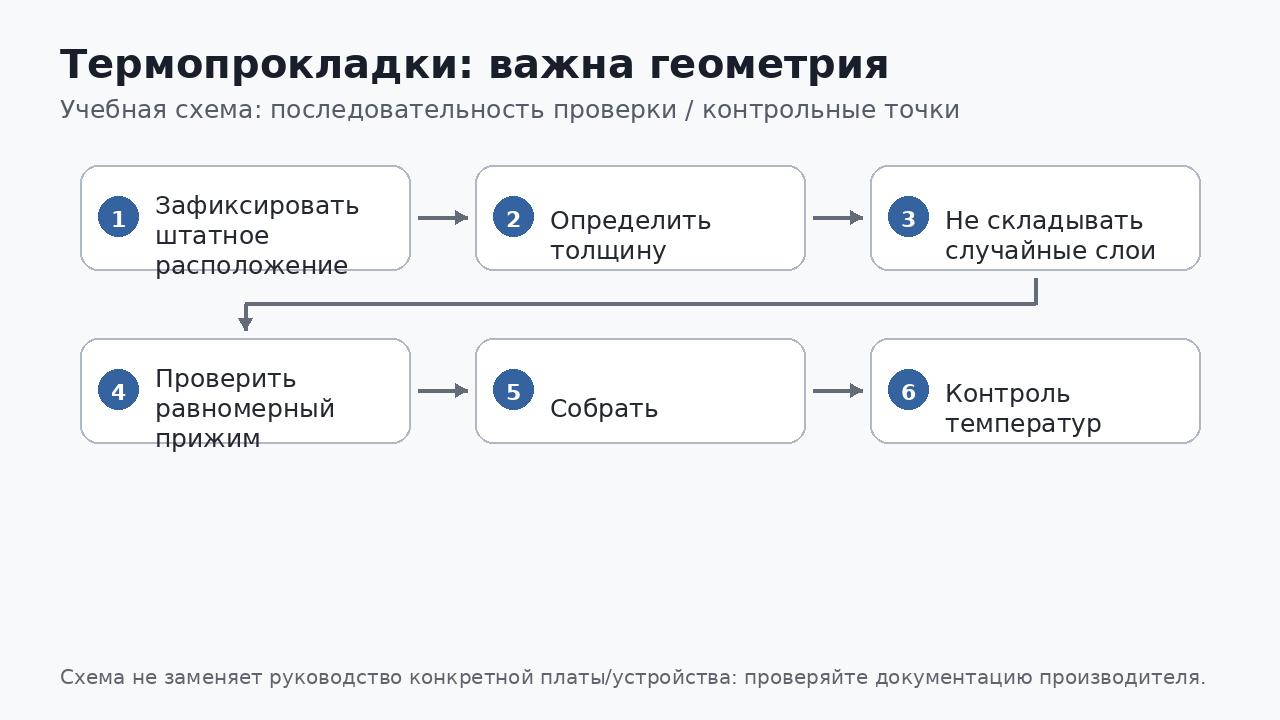

Перед разборкой полезно фотографировать расположение и толщину штатных материалов. Если точные данные отсутствуют, используют сервисную документацию или измеряют снятый материал без сильного сжатия, учитывая конструкцию. После сборки контролируют не только температуру CPU/GPU, но и отсутствие механического перекоса радиатора.

Составьте карту термоинтерфейсов конкретного ноутбука: CPU, GPU, VRAM, VRM, SSD и другие зоны. Для каждого укажите тип материала и толщину, если она известна из документации.

Исходная ситуация. После замены термопрокладки температура CPU выросла. Слишком толстый материал мог нарушить прижим основного радиатора.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Поэтому принцип «поставим потолще — будет лучше» опасен.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Лучший ориентир — сервисная документация и исходная конструкция.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Термопрокладки и phase-change материалы: почему нельзя менять толщину наугад» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Поэтому принцип «поставим потолще — будет лучше» опасен.
• Лучший ориентир — сервисная документация и исходная конструкция.
• Их нельзя автоматически заменять обычной пастой или случайной термопрокладкой.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Для чего применяются термопрокладки?
2. Чем опасна слишком толстая прокладка?
3. Чем опасна слишком тонкая?
4. Почему нельзя всегда заменять phase-change материал обычной пастой?
5. Зачем фотографировать расположение термопрокладок до снятия?
