Как ноутбук отводит тепло: процессор, тепловые трубки, радиатор и вентилятор
Цель: По итогам урока ученик должен уметь применить тему «Как ноутбук отводит тепло: процессор, тепловые трубки, радиатор и вентилятор» на стенде: выполнить безопасную проверку, зафиксировать наблюдение и обосновать следующий шаг. Ключевой ориентир урока: Тепловая трубка не является обычной полой медной трубкой.
Материал урока
В настольном ПК процессор часто охлаждается отдельным массивным кулером, а видеокарта имеет собственную систему охлаждения. В ноутбуке пространство ограничено, поэтому один тепловой модуль может одновременно отводить тепло от CPU, дискретного GPU, VRAM и силовых элементов. Типовой тракт выглядит так: кристалл процессора передаёт тепло через термоинтерфейс на медную контактную площадку, затем тепловая трубка переносит его к ребристому радиатору, а вентилятор прогоняет воздух через радиатор наружу корпуса.
Тепловая трубка не является обычной полой медной трубкой. Внутри находится рабочая среда и капиллярная структура, позволяющие переносить тепло за счёт фазового перехода. Если трубка механически повреждена, разгерметизирована или потеряла эффективность, внешне она может выглядеть нормально, но теплопередача ухудшается. На базовом уровне такая система не ремонтируется — заменяется тепловой модуль в сборе.
Воздушный поток тоже является частью системы. Вентилятор забирает воздух через нижние или боковые отверстия, проводит его через радиатор и выбрасывает наружу. Если ноутбук стоит на мягкой поверхности, воздухозабор перекрывается. Если между вентилятором и радиатором накопился плотный «войлочный» слой пыли, вентилятор может вращаться быстро, а тепло почти не выводится.
Температура процессора сама по себе не говорит о неисправности. Современные CPU рассчитаны на кратковременную работу при высоких температурах и используют динамическое управление частотой и мощностью. Важно оценивать температуру вместе с нагрузкой, частотой, потребляемой мощностью, поведением вентилятора и наличием thermal throttling.

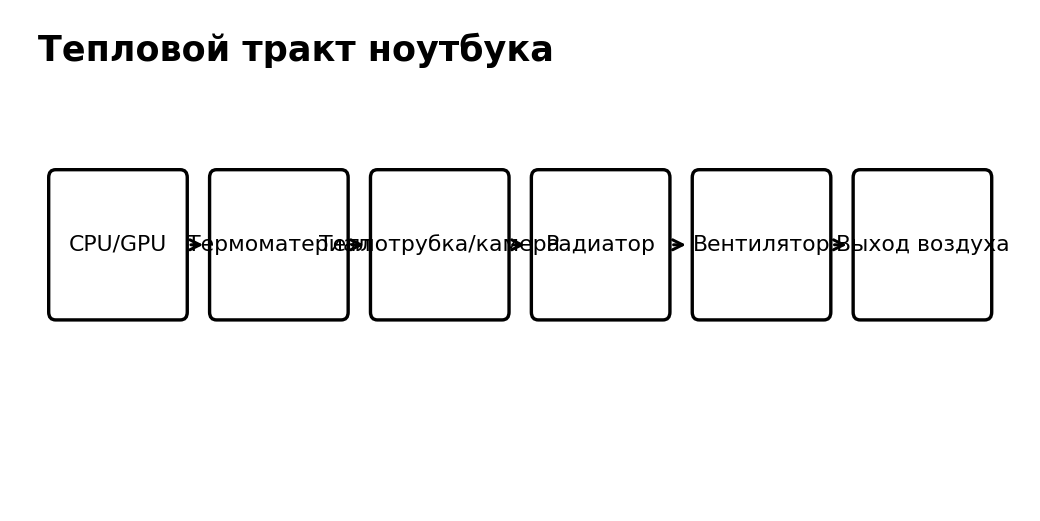

Учебная схема / график
Практика
Разберите систему охлаждения учебного ноутбука по сервисному руководству. До снятия определите направление воздушного потока и расположение CPU/GPU. После снятия найдите контактные площадки, тепловые трубки, радиатор и места термопрокладок.
Контрольные вопросы
- Из каких основных частей состоит тепловой тракт ноутбука?
- Для чего нужна тепловая трубка?
- Почему быстро вращающийся вентилятор не гарантирует хорошее охлаждение?
- Что такое thermal throttling?
- Почему температуру нельзя оценивать без учёта нагрузки и частоты?
Что нужно запомнить
- Тепловая трубка не является обычной полой медной трубкой.
- Если ноутбук стоит на мягкой поверхности, воздухозабор перекрывается.
- Разберите систему охлаждения учебного ноутбука по сервисному руководству.
- Температура процессора сама по себе не говорит о неисправности.
