Основы USB-C Power Delivery

USB-C описывает форму разъема, но функции порта могут различаться. Один USB-C поддерживает только USB data, другой - DisplayPort Alt Mode, третий - зарядку Power Delivery, Thunderbolt/USB4 или их комбинацию. Поэтому надпись «Type-C» не определяет все возможности.

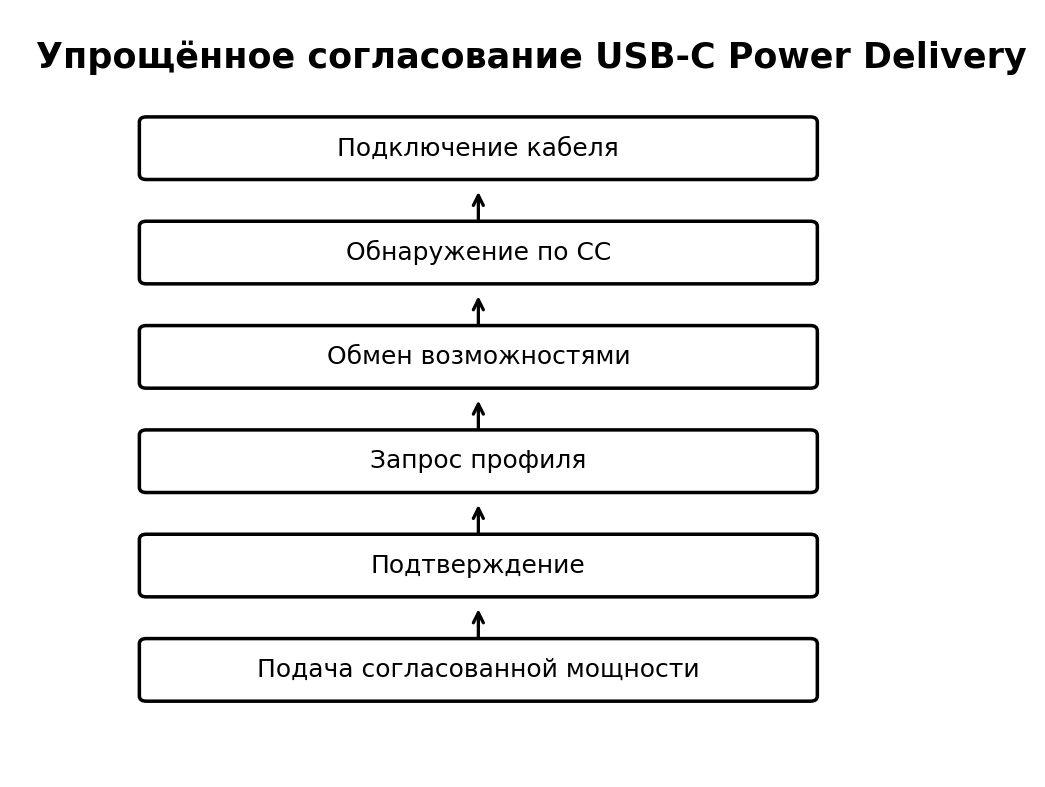

USB-C PD позволяет источнику и потребителю согласовать профиль напряжения/тока. До согласования не следует считать, что источник просто «подает 20 В». Использование качественного PD-зарядного устройства и кабеля с достаточным рейтингом важно для ноутбуков высокой мощности.

При жалобе «не заряжается через USB-C» проверяют: правильный порт, мощность зарядника, поддерживаемый PD, кабель, другой совместимый зарядник, состояние разъема, firmware и настройки. Если порт физически поврежден и припаян к mainboard, базовый курс заканчивается диагностикой и передачей на пайку; если порт на сменном Type-C module, возможна модульная замена.

Для питания ноутбука разделяйте источник, кабель/разъём, батарею и внутреннюю систему питания. USB-C усложняет картину: физическое совпадение разъёма не означает совпадение профиля мощности.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Основы USB-C Power Delivery», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Сравните кабели 60 W/100 W/240 W по маркировке/спецификации.
• USB-C описывает форму разъема, но функции порта могут различаться.
• USB-C PD позволяет источнику и потребителю согласовать профиль напряжения/тока.

USB-C описывает форму разъёма, а Power Delivery — протокол согласования питания. Источник и потребитель договариваются о допустимом профиле; до согласования нельзя считать, что любой Type-C адаптер выдаст требуемую мощность. Поэтому зарядка телефона может физически подходить к ноутбуку, но не обеспечивать нужный режим.

При диагностике проверяют мощность и профили адаптера, качество кабеля и поддержку PD ноутбуком. Некоторые кабели рассчитаны на меньший ток или не поддерживают требуемый режим. Если ноутбук медленно разряжается под нагрузкой при подключённом адаптере, это может быть нормальным следствием недостаточной мощности источника, а не неисправностью батареи.

По спецификациям трех ноутбуков определите, какой USB-C принимает заряд и какую мощность требует система. Сравните кабели 60 W/100 W/240 W по маркировке/спецификации.

Исходная ситуация. Ноутбук заряжается медленно от USB-C адаптера телефона. Разъём подходит, но профиль мощности недостаточен.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Сравните кабели 60 W/100 W/240 W по маркировке/спецификации.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: USB-C описывает форму разъема, но функции порта могут различаться.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Основы USB-C Power Delivery» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Сравните кабели 60 W/100 W/240 W по маркировке/спецификации.
• USB-C описывает форму разъема, но функции порта могут различаться.
• USB-C PD позволяет источнику и потребителю согласовать профиль напряжения/тока.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Что означает USB-C: форму или полный набор функций?
2. Что делает Power Delivery negotiation?
3. Почему важен кабель?
4. Как отличить сменный Type-C module от разъема на mainboard?
5. Когда работа выходит за рамки курса?
