Диагностика БП без вскрытия

Самый надёжный базовый метод - подмена на заведомо исправный блок подходящей мощности. Если система с другим БП стабильно проходит нагрузку, вероятность неисправности исходного блока сильно возрастает.

Тестер БП может показать наличие линий и базовые напряжения, но не всегда имитирует реальную динамическую нагрузку. Мультиметр позволяет измерить напряжение на доступных низковольтных контактах при строгом понимании распиновки и безопасности. Программный мониторинг напряжений является вспомогательным, потому что зависит от датчиков платы.

Симптомы БП: полное отсутствие реакции, запуск на секунду и выключение, перезагрузки под GPU/CPU нагрузкой, запах/шум вентилятора, нестабильность после подключения мощной видеокарты. Но те же симптомы могут иметь другие причины, поэтому нужен тест.

Питание диагностируют без вскрытия сетевой части БП. Любая проверка должна отвечать на конкретный вопрос: приходит ли питание, запускается ли система с подменным БП, возникает ли сбой только под нагрузкой.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Диагностика БП без вскрытия», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Если система с другим БП стабильно проходит нагрузку.
• Сравните показания программного мониторинга и мультиметра на безопасной низковольтной линии.
• Программный мониторинг напряжений является вспомогательным, потому что зависит от датчиков платы.

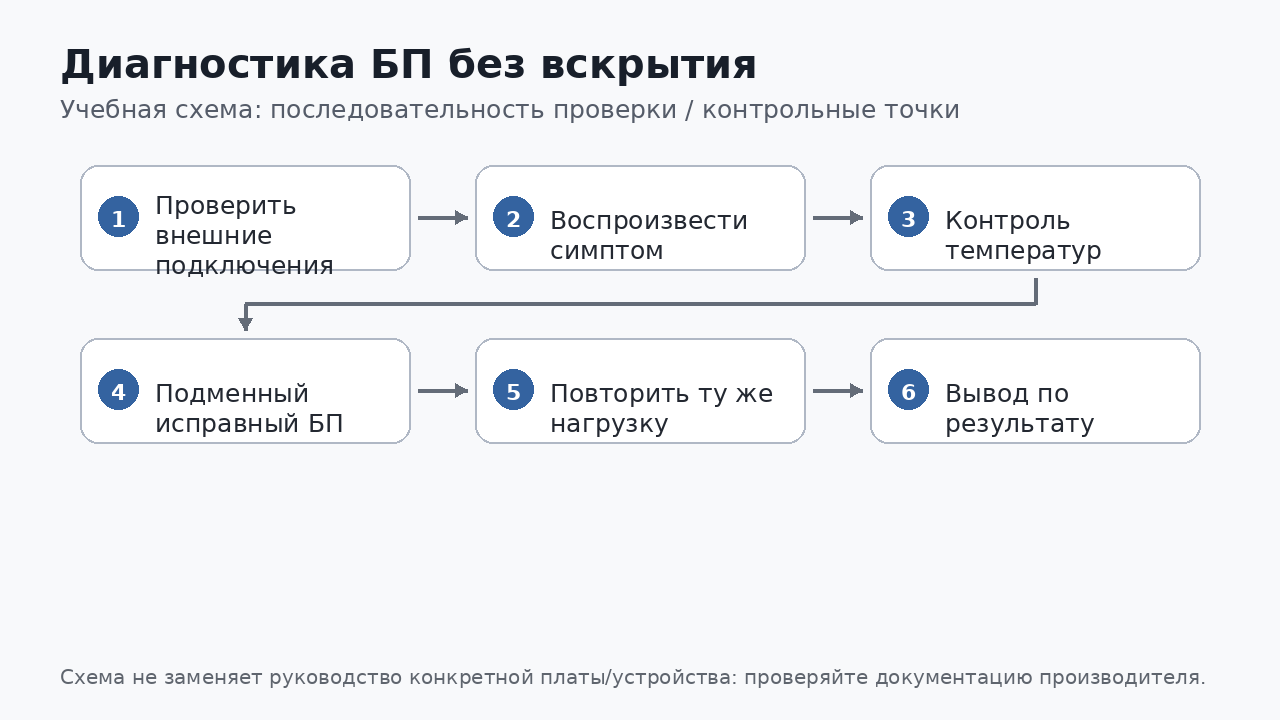

На базовом уровне сетевой ATX-БП не вскрывают: внутри могут сохраняться опасные напряжения. Диагностика выполняется заменой на заведомо исправный совместимый блок, проверкой внешних разъёмов, реакции системы и при необходимости безопасными низковольтными измерениями, предусмотренными программой курса.

Вращение вентилятора не доказывает исправность всех линий БП. Система может стартовать частично и выключаться под нагрузкой. Поэтому симптом «работает в простое, выключается в игре» требует совместной проверки температур, питания GPU/CPU и подменного БП. Результат оценивают после воспроизведения той же нагрузки.

• Подмена БП должна проводиться при минимально необходимой конфигурации и с заведомо исправным блоком достаточной мощности.
• Если система запускается от подменного БП, результат подтверждают повторением исходного сценария, особенно если отказ был только под нагрузкой.
• Измерение низковольтных линий без нагрузки не показывает всех проблем, поэтому его нельзя трактовать как полное доказательство исправности.

Проведите подмену БП на учебном стенде. Сравните показания программного мониторинга и мультиметра на безопасной низковольтной линии.

Исходная ситуация. ПК выключается только в игре. Вентилятор БП вращается. Нужно доказательно проверить блок без его вскрытия.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Если система с другим БП стабильно проходит нагрузку.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Сравните показания программного мониторинга и мультиметра на безопасной низковольтной линии.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Диагностика БП без вскрытия» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Если система с другим БП стабильно проходит нагрузку.
• Сравните показания программного мониторинга и мультиметра на безопасной низковольтной линии.
• Программный мониторинг напряжений является вспомогательным, потому что зависит от датчиков платы.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Почему подмена БП сильнее программного показания?
2. Что ограничивает полезность простого тестера БП?
3. Какие симптомы могут указывать на БП?
4. Почему показания датчиков платы не абсолютны?
5. Нужно ли открывать БП для базовой диагностики?
