Линии питания и разъёмы

Современные ПК в основном используют 12 В для мощных потребителей, а также 5 В и 3,3 В для отдельных узлов. Разъёмы ATX, EPS, PCIe и SATA power распределяют питание по системе.

Сервисный мастер должен узнавать коннекторы и понимать, что физическое сходство не означает одинаковую распиновку. EPS CPU и PCIe GPU нельзя менять местами. Модульные кабели на стороне БП должны быть именно от конкретной модели/серии производителя.

Плохой контакт в мощном разъёме создаёт нагрев. Поэтому при осмотре обращают внимание на потемнение пластика, деформацию и запах. Повреждённый разъём не следует «дожимать и надеяться».

Питание диагностируют без вскрытия сетевой части БП. Любая проверка должна отвечать на конкретный вопрос: приходит ли питание, запускается ли система с подменным БП, возникает ли сбой только под нагрузкой.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Линии питания и разъёмы», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• EPS CPU и PCIe GPU нельзя менять местами.
• На отключённом БП подпишите все типы кабелей и назначение.
• Разъёмы ATX, EPS, PCIe и SATA power распределяют питание по системе.

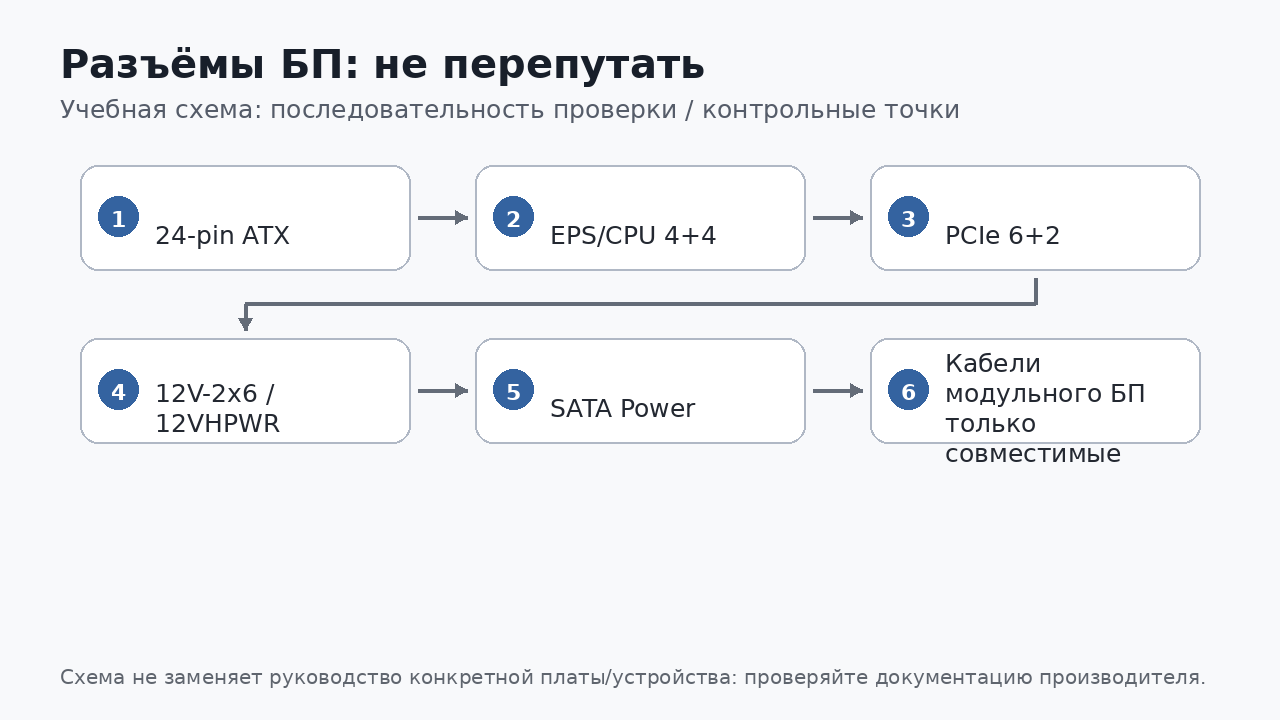

Нужно уверенно различать ATX 24-pin, EPS/CPU 4+4, PCIe 6+2, SATA Power и современные высокомощные GPU-коннекторы. EPS и PCIe 8-pin не взаимозаменяемы, даже если визуально похожи. На модульном БП маркировка на стороне блока важна так же, как маркировка на стороне устройства.

Главное правило модульных БП: не использовать кабели от другого блока без подтверждённой совместимости от производителя. Со стороны компонентов разъёмы стандартизованы, а распиновка модульного интерфейса БП может отличаться. Перед первым запуском мастер делает отдельный визуальный проход по всем силовым кабелям и проверяет полную посадку каждого коннектора.

• 24-pin ATX питает основную плату, EPS — процессорную часть, PCIe/современные GPU-разъёмы — видеокарту, SATA power — накопители и периферию.
• Разъёмы CPU и GPU могут быть похожи, но назначение и распиновка различаются.
• При модульном БП безопасно считать совместимыми только кабели, явно предназначенные для конкретной модели/серии.

На отключённом БП подпишите все типы кабелей и назначение. Найдите на шильдике допустимую нагрузку 12 В.

Исходная ситуация. После замены модульного БП мастер случайно использовал старый SATA-кабель от другого блока. Нужно объяснить, почему это опасно.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: EPS CPU и PCIe GPU нельзя менять местами.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: На отключённом БП подпишите все типы кабелей и назначение.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Линии питания и разъёмы» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• EPS CPU и PCIe GPU нельзя менять местами.
• На отключённом БП подпишите все типы кабелей и назначение.
• Разъёмы ATX, EPS, PCIe и SATA power распределяют питание по системе.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Какие основные низковольтные линии встречаются в ПК?
2. Почему плохой контакт разъёма опасен?
3. Можно ли заменить EPS кабелем PCIe?
4. Почему важна родная модульная распиновка?
5. Где узнать ток линии 12 В?
