Диагностика «нет изображения» на внешнем дисплее

Последовательность: проверить питание монитора и OSD, выбранный вход, кабель, другой видеовыход, другой монитор, правильность подключения к GPU, затем переходить к внутренней диагностике ПК. Если изображение есть во время POST, но пропадает при загрузке Windows, причина вероятнее в драйвере или режиме изображения, чем в самом мониторе.

Если изображение отсутствует ещё до POST, проблема может быть в GPU, RAM, UEFI или системной плате. Именно наличие/отсутствие раннего изображения разделяет программную и раннюю аппаратную ветки.

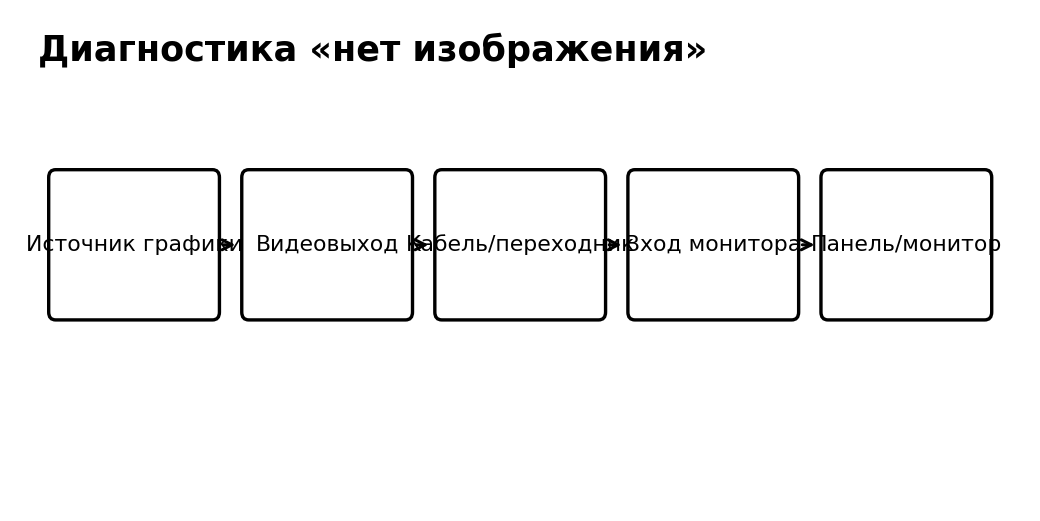

Видеосистема — это цепочка от графического источника через конкретный порт и кабель до дисплея. Проверяйте звенья по одному; не считайте монитор, кабель или GPU виновным только потому, что на экране нет картинки.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Диагностика «нет изображения» на внешнем дисплее», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Именно наличие/отсутствие раннего изображения разделяет программную и раннюю аппаратную ветки.
• Преподаватель создаёт три неисправности: неверный вход монитора, плохой кабель, ошибка драйвера.
• Последовательность: проверить питание монитора и OSD, выбранный вход, кабель, другой видеовыход, другой монитор.

Внешний монитор помогает разделить проблему встроенного дисплея и графического тракта, но не является абсолютным доказательством исправности GPU. На ноутбуке внутренний и внешний дисплей могут обслуживаться разными участками тракта, а на настольном ПК часть портов может относиться к iGPU, часть — к дискретной карте.

Диагностика строится от простого: подтверждают выбранный вход монитора и исправность кабеля, проверяют другой известный дисплей/порт, затем определяют, прошёл ли компьютер POST. Если система загружается и доступна по звуку/сети, но изображения нет, круг причин отличается от ситуации, когда POST отсутствует целиком.

• Отсутствие картинки не равно отсутствию POST: система может загружаться без изображения, поэтому учитывают звуки, LED и реакцию клавиатуры/сети.
• Внешний монитор помогает отделить встроенный дисплей ноутбука от части видеотракта, но сам по себе не является абсолютным доказательством полной исправности GPU.
• Если изображение пропадает только под нагрузкой, проверяют GPU, питание, температуры и драйвер, а не только кабель.

Преподаватель создаёт три неисправности: неверный вход монитора, плохой кабель, ошибка драйвера. Ученик должен найти каждую без лишней разборки.

Исходная ситуация. На встроенном экране изображения нет, внешний монитор работает. Нужно локализовать дисплейный тракт без преждевременного вывода о GPU.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Именно наличие/отсутствие раннего изображения разделяет программную и раннюю аппаратную ветки.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Преподаватель создаёт три неисправности: неверный вход монитора, плохой кабель, ошибка драйвера.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Диагностика «нет изображения» на внешнем дисплее» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Именно наличие/отсутствие раннего изображения разделяет программную и раннюю аппаратную ветки.
• Преподаватель создаёт три неисправности: неверный вход монитора, плохой кабель, ошибка драйвера.
• Последовательность: проверить питание монитора и OSD, выбранный вход, кабель, другой видеовыход, другой монитор.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Что проверяется первым при «No signal»?
2. Что означает нормальный POST и искажение только в Windows?
3. Зачем нужен второй монитор?
4. Почему RAM может влиять на изображение?
5. Когда переходят к разборке ПК?
