Установка видеокарты и питание

Перед установкой проверяют длину и толщину карты, доступность PCIe x16 и мощность БП. Карту устанавливают в слот до фиксации защёлки, крепят к корпусу и подключают требуемые кабели питания. Тяжёлые видеокарты могут провисать, поэтому иногда нужен держатель.

После установки кабель монитора переносится на видеокарту. Если система стартует, но карта не определяется, проверяют посадку, питание, UEFI и драйвер. Если изображения нет вообще, полезно вернуться к iGPU или старой карте и отделить проблему GPU от остальных компонентов.

Видеосистема — это цепочка от графического источника через конкретный порт и кабель до дисплея. Проверяйте звенья по одному; не считайте монитор, кабель или GPU виновным только потому, что на экране нет картинки.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Установка видеокарты и питание», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Тяжёлые видеокарты могут провисать, поэтому иногда нужен держатель.
• Перед установкой проверяют длину и толщину карты, доступность PCIe x16 и мощность БП.
• Если система стартует, но карта не определяется, проверяют посадку, питание, UEFI и драйвер.

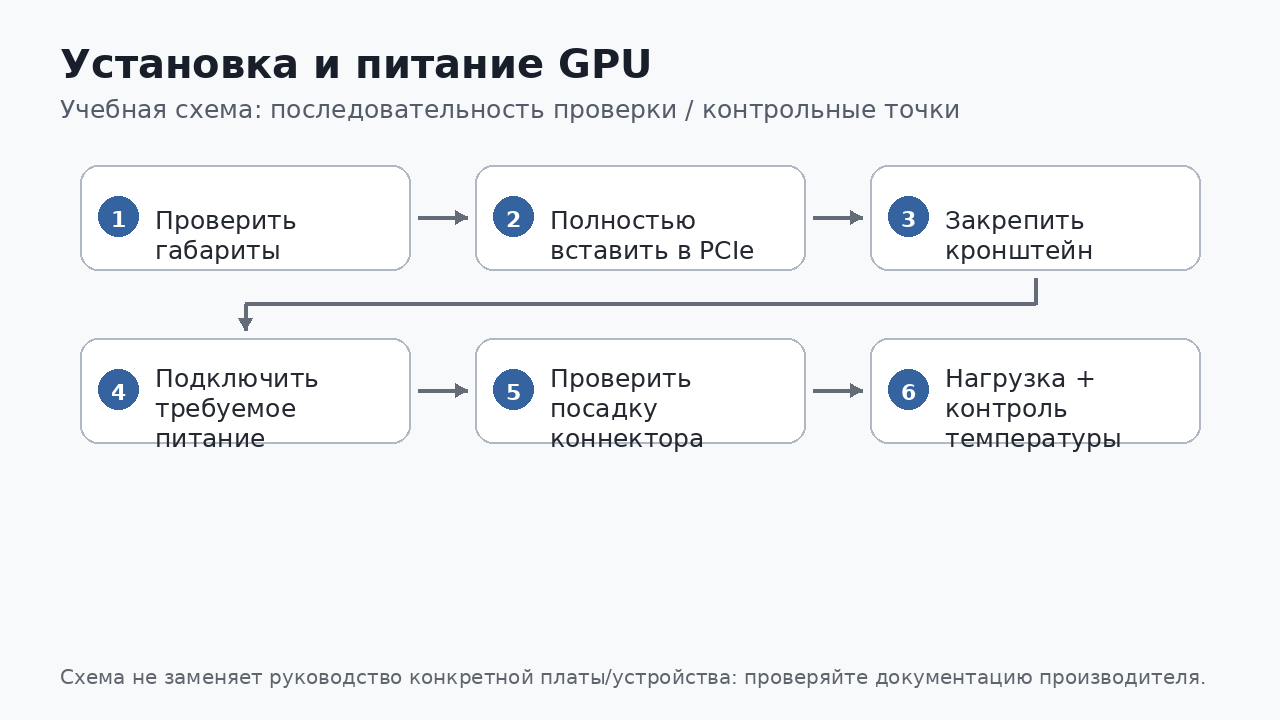

Перед установкой видеокарты проверяют длину, толщину в слотах, доступ воздуха, требования к PCIe-питанию и рекомендации по мощности БП. Карта должна полностью войти в слот, защёлка — зафиксироваться, а корпусной кронштейн не должен вытягивать карту из разъёма при затяжке винтов.

Для современных мощных карт могут использоваться 12VHPWR/12V-2x6 либо несколько 6/8-pin PCIe. Конкретный способ подключения определяет инструкция видеокарты и БП. Разъём должен быть вставлен полностью, без видимого неплотного контакта; кабель не перегибают резко непосредственно возле коннектора. Переходники и отдельные линии питания применяют в соответствии с требованиями производителя, а не по принципу «если включилось — значит правильно».

• Перед установкой GPU проверяют свободное место по длине и толщине, а также отсутствие кабелей в зоне вентиляторов.
• Дополнительное питание видеокарты подключают штатными разъёмами; неполная посадка силового коннектора способна вызывать нагрев и нестабильность.
• Тяжёлая видеокарта должна быть надёжно закреплена в корпусе; сильный провис может создавать механическую нагрузку на слот и плату.

Установите видеокарту, проверьте дополнительные разъёмы питания и Device Manager, затем выполните короткий графический тест с мониторингом температуры.

Исходная ситуация. После установки мощной видеокарты под нагрузкой система выключается. Нужно проверить питание карты, посадку разъёмов и БП.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Тяжёлые видеокарты могут провисать, поэтому иногда нужен держатель.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Перед установкой проверяют длину и толщину карты, доступность PCIe x16 и мощность БП.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Установка видеокарты и питание» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Тяжёлые видеокарты могут провисать, поэтому иногда нужен держатель.
• Перед установкой проверяют длину и толщину карты, доступность PCIe x16 и мощность БП.
• Если система стартует, но карта не определяется, проверяют посадку, питание, UEFI и драйвер.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Что проверяется до покупки крупной GPU?
2. Почему недостаточно вставить карту в слот?
3. Где должен быть подключён монитор?
4. Как использовать старую карту для диагностики?
5. Что означает отсутствие карты в Device Manager?
