ESD: статическое электричество и защита компонентов

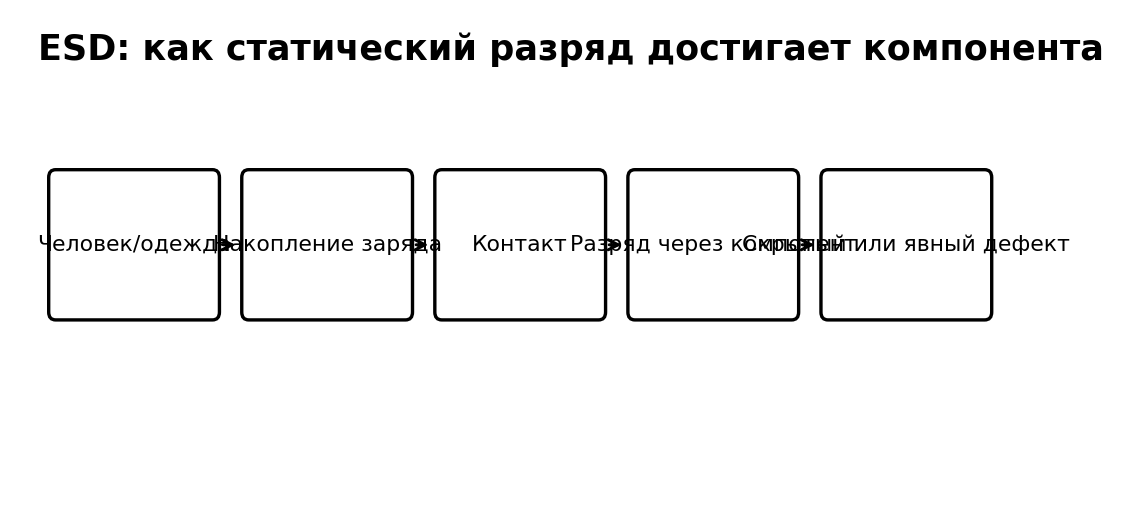

Электростатический разряд, или ESD, возникает, когда накопленный на человеке или предмете заряд быстро выравнивается через другой объект. Для человека небольшой разряд может быть почти незаметным, но чувствительный полупроводниковый компонент способен получить повреждение. Иногда оно проявляется сразу, а иногда создаёт скрытый дефект и нестабильность.

Наиболее уязвимы открытые контакты модулей RAM, платы расширения, системные платы и разъёмы тонких шлейфов. Основная защита - не магическое «заземление отверткой», а дисциплина: работать на чистой непроводящей поверхности, не использовать шерстяные пледы и ковры как рабочее место, не тереть одежду о синтетический стул, брать платы за края, не касаться пальцами контактных площадок.

Антистатический браслет эффективен только при правильном использовании. Он должен соединять человека с безопасной точкой заземления через предусмотренное сопротивление. Нельзя придумывать самодельные подключения к фазе, нулю или случайным металлическим предметам. В учебном сервисе удобно использовать антистатический коврик и браслет, рассчитанные именно для ESD-защиты.

Хранить вынутые модули нужно в антистатических пакетах или подходящей упаковке. Ошибка - положить модуль памяти контактами на металлический корпус, запихнуть видеокарту в обычный полиэтиленовый пакет или сложить платы стопкой.

Потренируйтесь извлекать и устанавливать модуль DIMM, удерживая его только за боковые края. Найдите ключ в контактной части модуля и убедитесь, что модуль невозможно правильно установить «любой стороной».

1. Почему ESD может быть опасен даже без заметной искры?
2. За какую часть платы безопаснее держаться руками?
3. Почему обычный полиэтиленовый пакет не равен антистатическому?
4. Для чего нужен антистатический коврик?
5. Какой элемент дисциплины ESD важнее всего при отсутствии специального оборудования?
