FPC, ZIF, LIF и другие внутренние разъемы
Цель: По итогам урока ученик должен уметь применить тему «FPC, ZIF, LIF и другие внутренние разъемы» на стенде: выполнить безопасную проверку, зафиксировать наблюдение и обосновать следующий шаг. Ключевой ориентир урока: Есть slide-lock, flip-lock и коннекторы с отдельной удерживающей рамкой.
Материал урока
Плоские шлейфы бывают похожи, но фиксируются по-разному. ZIF обычно имеет подвижную защелку: ее аккуратно поднимают или выдвигают, затем шлейф выходит почти без усилия. LIF может иметь фрикционную фиксацию. Есть slide-lock, flip-lock и коннекторы с отдельной удерживающей рамкой.
Перед открытием защелки лучше сфотографировать положение шлейфа и метку глубины вставки. При сборке шлейф вводят ровно до отметки, затем закрывают lock. Неполная посадка может дать частично работающую клавиатуру, нестабильный touchpad или отсутствие подсветки.
eDP-кабель дисплея часто дополнительно фиксируется лентой. Коаксиальные WLAN коннекторы снимают вертикальным усилием специальным пластиковым инструментом и устанавливают строго по центру. Micro-coax легко повредить боковым сдвигом.
Что это значит в реальной работе
Главный принцип разборки ноутбука — управляемость: карта винтов, фотографии, отключение батареи и отсутствие усилия там, где конструкция ещё не освобождена. Повреждённый шлейф часто дороже сэкономленных минут.
Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «FPC, ZIF, LIF и другие внутренние разъемы», какой результат считается нормальным и какой следующий шаг допустим при отклонении.
- Есть slide-lock, flip-lock и коннекторы с отдельной удерживающей рамкой.
- При сборке шлейф вводят ровно до отметки, затем закрывают lock.
- Перед открытием защелки лучше сфотографировать положение шлейфа и метку глубины вставки.

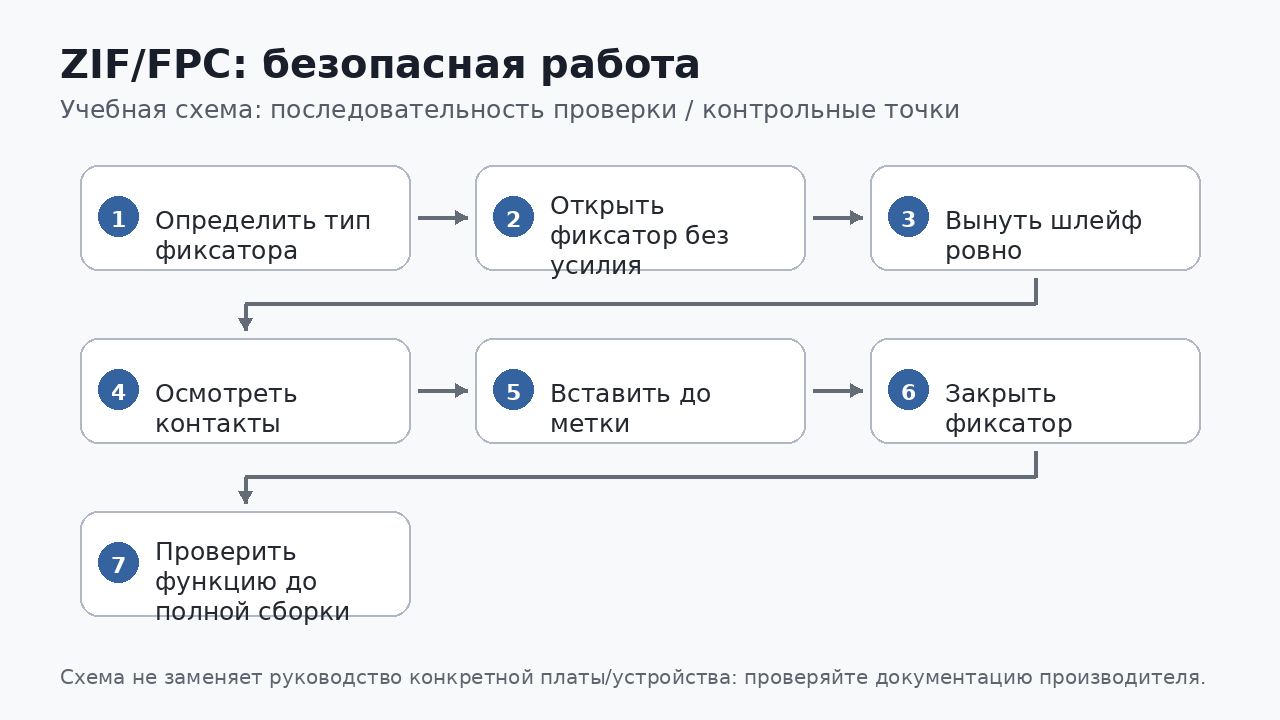

Учебная схема: практический алгоритм
Практика
На тренировочной плате выполните 20 циклов безопасного открытия/закрытия ZIF и подключения FPC. Затем подключите две WLAN-антенны по маркировке MAIN/AUX.
Контрольные вопросы
- Что означает ZIF?
- Почему шлейф не должен требовать большой силы?
- Зачем отмечать глубину вставки?
- Как снимают WLAN coax?
- Что может произойти при неполной посадке FPC?
Что нужно запомнить
- Есть slide-lock, flip-lock и коннекторы с отдельной удерживающей рамкой.
- При сборке шлейф вводят ровно до отметки, затем закрывают lock.
- Перед открытием защелки лучше сфотографировать положение шлейфа и метку глубины вставки.
- Неполная посадка может дать частично работающую клавиатуру, нестабильный touchpad или отсутствие подсветки.
