Ноутбук как система: что аналогично настольному ПК, а что отличается

Внутри ноутбука все еще есть процессор, оперативная память, накопитель, графическая подсистема, контроллеры ввода-вывода и прошивка UEFI. Разница в том, что производитель стремится уменьшить размеры, энергопотребление и массу. Поэтому CPU и GPU часто припаяны к системной плате, питание интегрировано в несколько преобразователей на плате, а охлаждение одновременно обслуживает несколько чипов.

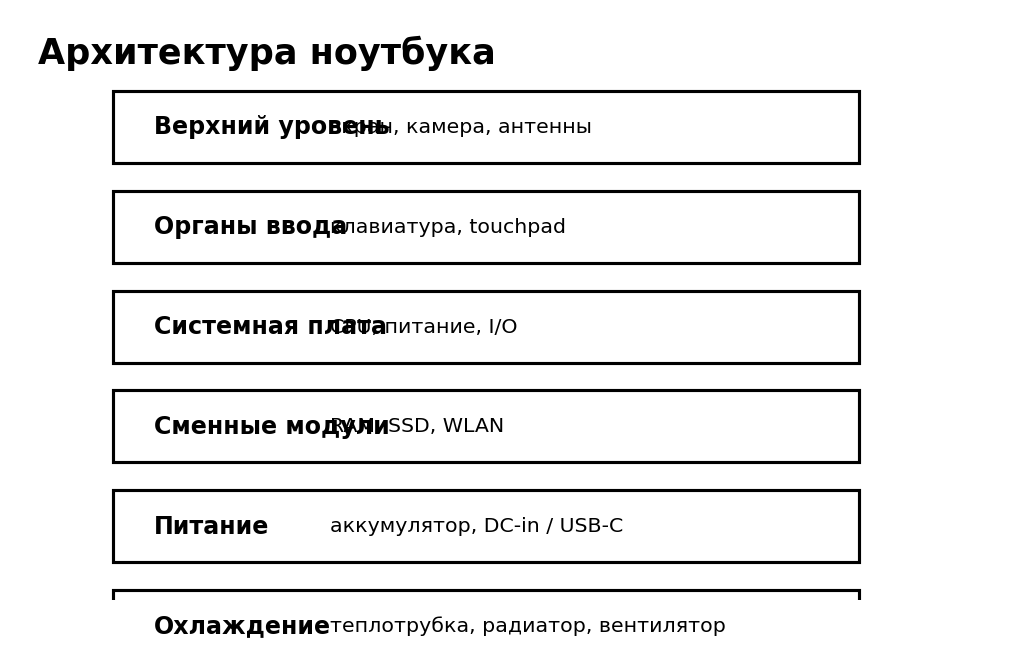

Ноутбук включает встроенные устройства, которые в настольном ПК обычно внешние: дисплей, клавиатуру, touchpad, батарею, камеру, микрофоны, динамики, Wi-Fi/Bluetooth и иногда LTE/5G-модуль. Все это связано с системной платой тонкими FPC/eDP/коаксиальными кабелями. Повреждение одного шлейфа может создать симптом, который по внешнему виду напоминает неисправность самой платы.

Современный сервис-мануал Dell Pro 14 показывает типичный набор крупных узлов: нижняя крышка, батарея, SSD, память, системная плата, WLAN, динамики, клавиатура, display assembly, вентилятор, heatsink, I/O board и USB-C module. Это удобная модель мышления: сначала определяем какой модуль выполняет функцию, затем проверяем его соединение и только потом решаем вопрос замены.

В ноутбуке плотность компоновки выше, а часть узлов распаяна. До разборки найдите service manual или хотя бы точную схему разборки конкретной модели и определите, какие узлы действительно модульные.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Ноутбук как система: что аналогично настольному ПК, а что отличается», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Все это связано с системной платой тонкими FPC/eDP/коаксиальными кабелями.
• Разница в том, что производитель стремится уменьшить размеры, энергопотребление и массу.
• Отметьте, какие узлы ноутбука пользователь обычно не может заменить без разборки.

Возьмите настольный ПК и ноутбук. Для каждого назовите аналоги: материнская плата, RAM, storage, GPU, PSU/адаптер, монитор, keyboard, network. Отметьте, какие узлы ноутбука пользователь обычно не может заменить без разборки.

1. Какие базовые узлы одинаковы по функции у ПК и ноутбука?
2. Почему CPU ноутбука часто не заменяется как модуль?
3. Какие устройства встроены в корпус ноутбука?
4. Почему поврежденный шлейф может выглядеть как «неисправная плата»?
5. Зачем мыслить крупными заменяемыми модулями?
