NVMe SSD: PCI Express, M.2 и температура

NVMe - протокол для быстрых накопителей, обычно использующих PCI Express. Большинство современных потребительских NVMe выполнены в формате M.2, но форм-фактор M.2 не определяет протокол автоматически. Поэтому мастер проверяет маркировку, ключи разъёма и документацию устройства.

Скорость NVMe зависит от поколения PCIe и количества линий. Накопитель PCIe 4.0 может работать в слоте более старого поколения с меньшей пропускной способностью, если совместимость предусмотрена. Для ремонта важнее стабильность и поддержка, чем рекорд в тесте скорости.

NVMe способен заметно нагреваться. При длительной записи контроллер может снижать скорость из-за thermal throttling. Радиатор помогает только при корректной установке термопрокладки. В ноутбуке следует использовать толщину термоматериала, предусмотренную конструкцией, иначе крышка может давить на накопитель или, наоборот, не иметь теплового контакта.

При работе с накопителями первым вопросом всегда остаётся ценность данных. Диагностический тест допустим только если риск для данных понятен. Перед удалением разделов, форматированием и клонированием отдельно подтверждают источник и назначение каждого диска.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «NVMe SSD: PCI Express, M.2 и температура», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Поэтому мастер проверяет маркировку, ключи разъёма и документацию устройства.
• Скорость NVMe зависит от поколения PCIe и количества линий.
• NVMe - протокол для быстрых накопителей, обычно использующих PCI Express.

NVMe использует PCI Express и обычно значительно снижает задержку по сравнению с SATA, но в ремонте важнее корректная совместимость, чем максимальная цифра скорости. Проверяют, какие поколения PCIe поддерживают накопитель и слот, сколько линий доступно, не делит ли слот ресурсы с другими устройствами и предусмотрен ли радиатор.

Высокая температура NVMe может вызывать thermal throttling: накопитель остаётся исправным, но скорость падает под длительной нагрузкой. Для диагностики сравнивают температуру и производительность, проверяют контакт термопрокладки радиатора и воздушный поток. Нельзя клеить дополнительные материалы произвольной толщины, если конструкция платы уже задаёт правильный прижим.

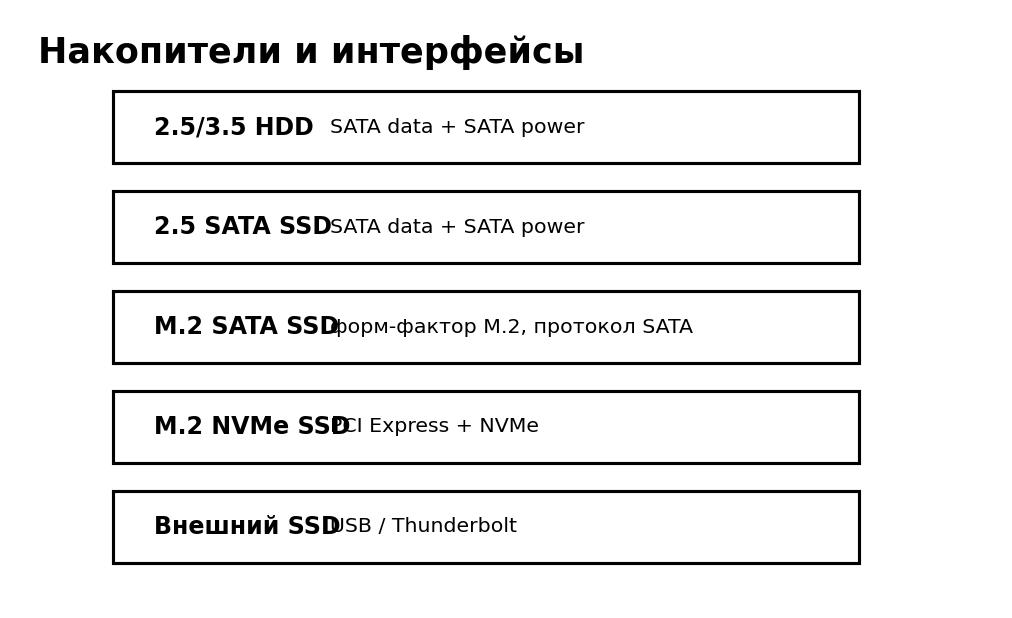

• NVMe — протокол работы накопителей поверх PCIe; M.2 — форм-фактор, поэтому эти термины нельзя считать синонимами.
• Скорость NVMe зависит не только от модели SSD, но и от поколения/числа линий PCIe, контроллера, температуры и реальной задачи.
• При длительной записи перегретый SSD может снижать скорость; это не обязательно означает неисправность, но требует оценки охлаждения.

Установите NVMe, зафиксируйте винтом, проверьте температуру в простое и под копированием большого файла. Если есть радиатор, сравните поведение до и после его корректной установки.

Исходная ситуация. NVMe показывает нормальную скорость первые минуты, затем заметно замедляется. Нужно проверить температуру и throttling.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Поэтому мастер проверяет маркировку, ключи разъёма и документацию устройства.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: Скорость NVMe зависит от поколения PCIe и количества линий.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «NVMe SSD: PCI Express, M.2 и температура» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Поэтому мастер проверяет маркировку, ключи разъёма и документацию устройства.
• Скорость NVMe зависит от поколения PCIe и количества линий.
• NVMe - протокол для быстрых накопителей, обычно использующих PCI Express.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Что такое NVMe?
2. Обязательно ли M.2 является NVMe?
3. Почему PCIe 4.0 SSD может работать медленнее заявленного?
4. Что такое thermal throttling SSD?
5. Почему нельзя ставить случайную толстую термопрокладку?
