Каналы памяти и правильное заполнение слотов

Современные платформы используют многоканальный доступ к памяти. На типичной четырёхслотовой плате для двух модулей производитель обычно рекомендует конкретную пару слотов, часто A2 и B2, но правило нужно проверять по руководству.

Неправильный слот не всегда мешает запуску, но может снижать производительность или осложнять обучение памяти. При неисправности одного канала система может видеть только часть модулей. Причиной может быть модуль, слот, контакт CPU-сокета или контроллер памяти.

Память проверяют только на понятной базовой конфигурации. Чем больше модулей, профилей и настроек меняется одновременно, тем сложнее доказать причину. Нормальная диагностика начинается со штатных параметров и одного модуля.

Перед переходом к следующему уроку ученик должен уметь своими словами объяснить, что именно проверяется в теме «Каналы памяти и правильное заполнение слотов», какой результат считается нормальным и какой следующий шаг допустим при отклонении.

• Установите один и два модуля по разным схемам.
• При неисправности одного канала система может видеть только часть модулей.
• Причиной может быть модуль, слот, контакт CPU-сокета или контроллер памяти.

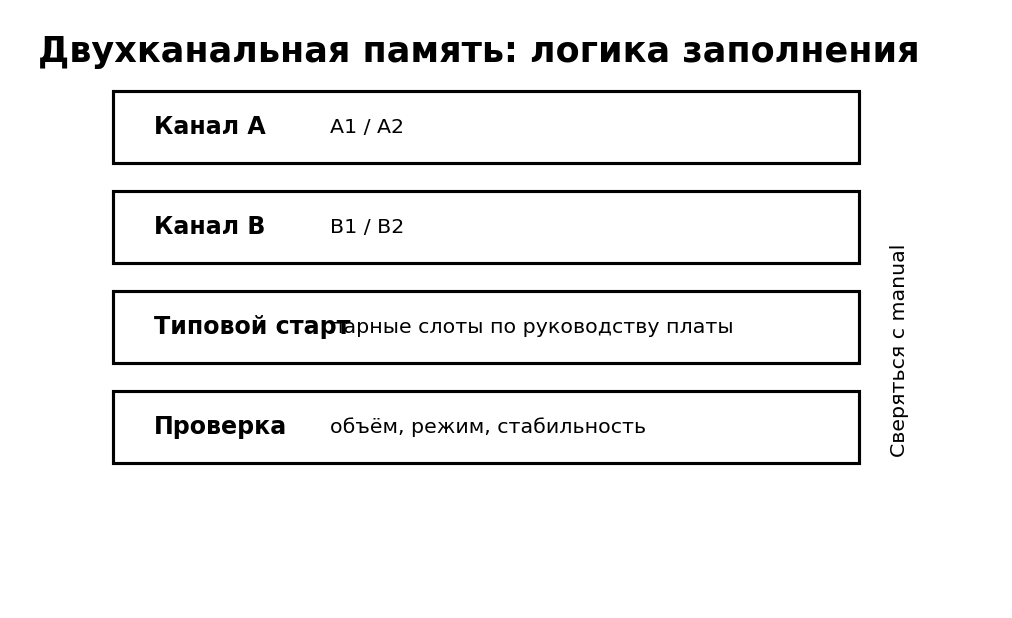

Для двух модулей на четырёхслотовой плате обычно используются слоты, указанные производителем как приоритетные — часто A2 и B2, но это нужно подтвердить руководством конкретной платы. Неправильное заполнение может привести к одноканальному режиму, снижению частоты или нестабильности. После установки режим проверяют программно, а не по цвету слотов.

Если один канал памяти не определяется, перестановка модулей позволяет разделить дефект модуля, слота и канала. Один и тот же исправный модуль последовательно проверяют в рекомендованных слотах, фиксируя POST и определившийся объём. Если оба модуля исправны по отдельности, но один канал стабильно не работает, дальнейшая диагностика может потребовать проверки сокета CPU и платы.

• Для двух модулей производитель платы обычно рекомендует конкретную пару слотов; часто это A2/B2, но ориентируются по руководству.
• Неправильное заполнение слотов может оставить память в менее эффективном режиме или ухудшить стабильность на высокой частоте.
• После установки проверяют не только общий объём RAM, но и то, что система видит все модули и работает в ожидаемом режиме каналов.

Установите один и два модуля по разным схемам. Сравните режим каналов в диагностической программе. Найдите в manual рекомендуемую конфигурацию.

Исходная ситуация. После добавления второй планки память работает в одноканальном режиме. Нужно проверить рекомендуемые слоты и конфигурацию.

1. Запишите исходный симптом так, чтобы другой мастер мог его воспроизвести.
2. Сформулируйте две возможные причины и выберите проверку, которая разделит их с минимальным вмешательством.
3. Выполните проверку, меняя только один фактор. Используйте правило: Установите один и два модуля по разным схемам.
4. После результата решите, подтверждена ли гипотеза. Учитывайте также: При неисправности одного канала система может видеть только часть модулей.
5. Запишите окончательный вывод, выполненное действие и контроль после него.

Результат работы: диагностический лист с исходным симптомом, гипотезами, тестом, наблюдением и обоснованным следующим шагом.

Работа выполняется на учебном стенде или на исправном устройстве с искусственно заданным условием. До начала ученик фиксирует конфигурацию и исходное состояние.

1. Опишите цель проверки по теме «Каналы памяти и правильное заполнение слотов» одним предложением.
2. Составьте короткий план из 3–5 действий и укажите, какой результат ожидается на каждом шаге.
3. Выполните действия последовательно. После каждого шага запишите наблюдение, не меняя одновременно другие условия.
4. Проведите контрольный запуск/тест и приложите результат: фото, скриншот датчиков, таблицу измерений или отметку POST — в зависимости от темы.

Контрольные ориентиры:

• Установите один и два модуля по разным схемам.
• При неисправности одного канала система может видеть только часть модулей.
• Причиной может быть модуль, слот, контакт CPU-сокета или контроллер памяти.

Сдача: ученик должен не только получить рабочее состояние, но и объяснить, какое действие доказало причину или подтвердило исправность.

1. Что даёт двухканальный режим?
2. Почему два модуля не вставляют произвольно?
3. Где указана рекомендуемая пара слотов?
4. Может ли проблема сокета CPU влиять на память?
5. Что делать, если система видит только один канал?
